600/1000V IEC 60502标准XLPE绝缘PVC护套铠装防火阻燃电力电缆(单芯)

FGD300 1RVMAV-R (CU/XLPE/PVC/AWA/PVC 600/1000V Class 2)

VDE Code: N2XRY

应用

600/1000V IEC 60502标准XLPE绝缘PVC护套铠装防火阻燃电力电缆(单芯)主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合IEC 60502-1

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1

额定电压

600/1000V

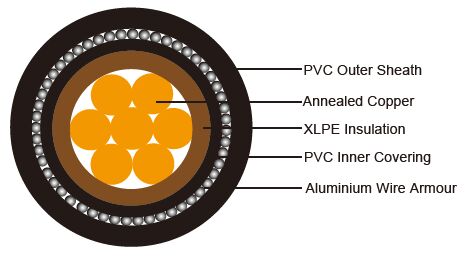

电缆结构

IEC 60502标准铠装防火阻燃电力电缆 IEC 60502标准铠装防火阻燃电力电缆
导体 退火铜线,符合标准 IEC 60228 class 2.
绝缘 XLPE根据 IEC 60502-1.
内衬层 挤出聚氯乙烯或高分子化合物。
铠装: 铝丝铠装
外护套 按iec60502 -1挤出PVC型ST1/ST2。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。LSPVC也可根据客户要求提供

色码

绝缘颜色 棕或蓝,其他颜色可以根据客户要求提供。
护套颜色 黑, 其他颜色可根据要求提供。

物理性能和热性能

运转最高温度范围:: 80°C (ST1护套); 90°C (ST2护套)
最大短路温度(5秒): 250°C
最小弯曲半径
  圆形铜导体 6 x OD
  异形铜导体 8 x OD

技术参数

导体 FGD300 1RVMAV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内覆盖厚度 标称铠装线直径 标称护套厚度 大约总外径 大约重量
No.xmm²   mm mm mm mm mm kg/km
1x1.5 2 0.7 1.0 0.8 1.8 10.0 205
1x2.5 2 0.7 1.0 0.8 1.8 10.4 236
1x4.0 2 0.7 1.0 0.8 1.8 10.9 269
1x6.0 2 0.7 1.0 0.8 1.8 11.4 308
1x10 2 0.7 1.0 0.8 1.8 12.2 380
1x16 2 0.7 1.0 0.8 1.8 13.1 475
1x25 2 0.9 1.0 0.8 1.8 14.6 631
1x35 2 0.9 1.0 1.25 1.8 16.6 900
1x50 2 1.0 1.0 1.25 1.8 18.1 1096
1x70 2 1.1 1.0 1.25 1.8 19.7 1401
1x95 2 1.1 1.0 1.6 1.8 22.0 1901
1x120 2 1.2 1.0 1.6 1.8 23.6 2253
1x150 2 1.4 1.0 1.6 1.8 25.4 2642
1x185 2 1.6 1.0 1.6 1.8 27.4 3156
1x240 2 1.7 1.0 1.6 1.9 29.9 3919
1x300 2 1.8 1.0 2.0 2.0 33.1 4984
1x400 2 2.0 1.2 2.0 2.2 37.3 6172
1x500 2 2.2 1.2 2.0 2.3 40.5 7482
1x630 2 2.4 1.2 2.5 2.4 45.3 9743
1x800 2 2.6 1.4 2.5 2.6 50.0 12065
1x1000 2 2.8 1.4 2.5 2.7 54.5 14680

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E3A

导体截面积 参考方法C(直接用夹子夹住) 参考方法F (暴露在空气中或在一个有孔径的电缆匣中, 水平或垂直)
 相邻分开  相邻分开 以电缆直径为间隔
2根电缆单相交流或者直流电水平分开 3根或4根电缆三相交流水平分开 2根电缆单相交流或者直流电水平分开 3根或4根电缆三相交流水平分开 3根电缆三相交流三相分开 2根电缆直流电 2根电缆单相交流电 3根或4根电缆三相交流电
水平 垂直 水平 垂直 水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
50 237 220 253 232 222 284 270 282 266 288 266
70 303 277 322 293 285 356 349 357 337 358 331
95 367 333 389 352 346 446 426 436 412 425 393
120 425 383 449 405 402 519 497 504 477 485 449
150 488 437 516 462 463 600 575 566 539 549 510
185 557 496 587 524 529 688 660 643 614 618 574
240 656 579 689 612 625 815 782 749 714 715 666
300 755 662 792 700 720 943 906 842 805 810 755
400 853 717 899 767 815 1137 1094 929 889 848 797
500 962 791 1016 851 918 1314 1266 1032 989 923 871
630 1082 861 1146 935 1027 1528 1474 1139 1092 992 940
800 1170 904 1246 987 1119 1809 1744 1204 1155 1042 978
1000 1261 961 1345 1055 1214 2100 2026 1289 1238 1110 1041

电压降落(A/m)根据 BS 7671: 2008 table 4E3B

标称截面积 2根电缆直流电 参考方法 C&F(直接用夹子夹住, 置于电缆槽中或暴露在空气中)
2根电缆单相交流电 3根或4根电缆三相交流电
相邻分开 间隔分开 三相分开 水平相邻分开 水平隔开
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
    r x z r x z r x z r x z r x z
50 0.98 0.99 0.21 1.0 0.98 0.29 1.0 0.86 0.18 0.87 0.64 0.25 0.88 0.84 0.33 0.9
70 0.67 0.68 0.20 0.71 0.69 0.29 0.75 0.59 0.170 0.62 0.60 0.25 0.65 0.62 0.32 0.70
95 0.49 0.51 0.195 0.55 0.53 0.28 0.60 0.44 0.170 0.47 0.46 0.24 0.52 0.49 0.31 0.58
120 0.39 0.41 0.190 0.45 0.43 0.27 0.51 0.35 0.165 0.39 0.38 0.24 0.44 0.41 0.30 0.51
150 0.31 0.33 0.185 0.38 0.36 0.27 0.45 0.29 0.160 0.33 0.31 0.23 0.39 0.34 0.29 0.45
185 0.25 0.27 0.185 0.33 0.30 0.26 0.40 0.23 0.160 0.28 0.26 0.23 0.34 0.29 0.29 0.41
240 0.195 0.21 0.180 0.28 0.24 0.26 0.35 0.180 0.155 0.24 0.21 0.22 0.30 0.24 0.28 0.37
300 0.155 0.17 0.175 0.25 0.195 0.25 0.32 0.145 0.150 0.21 0.170 0.22 0.28 0.20 0.27 0.34
400 0.115 0.145 0.170 0.22 0.180 0.24 0.30 0.125 0.150 0.195 0.160 0.21 0.27 0.20 0.27 0.33
500 0.093 0.125 0.170 0.21 0.165 0.24 0.29 0.105 0.145 0.180 0.145 0.20 0.25 0.190 0.24 0.31
630 0.073 0.105 0.165 0.195 0.150 0.23 0.27 0.092 0.145 0.170 0.135 0.195 0.24 0.175 0.23 0.29
800 0.056 0.090 0.160 0.190 0.145 0.23 0.27 0.086 0.140 0.165 0.130 0.180 0.23 0.175 0.195 0.26
1000 0.045 0.092 0.155 0.180 0.140 0.21 0.25 0.080 0.135 0.155 0.125 0.170 0.21 0.165 0.180 0.24

注:*电缆间距大于一根电缆直径,电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
