600/1000V IEC 60502标准PVC绝缘PVC护套非铠装防火阻燃电力电缆 (单芯)

FGD300 1VV-R (CU/PVC/PVC 600/1000V Class 2)

VDE Code: NYY

应用

IEC 60502-1 600/1000VPVC绝缘PVC护套非铠装防火阻燃电力电缆主要用于工业区、建筑物等固定装置及类似用途,不直接埋于地下或埋于管道内。

标准

设计符合IEC 60502-1

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2

额定电压

600/1000V

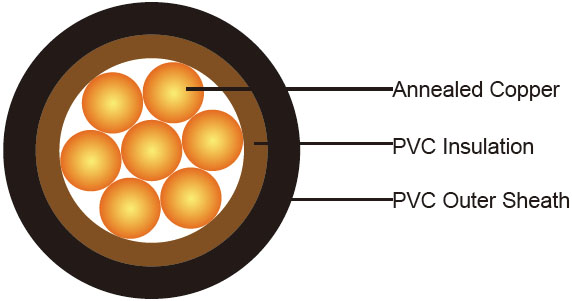

电缆结构

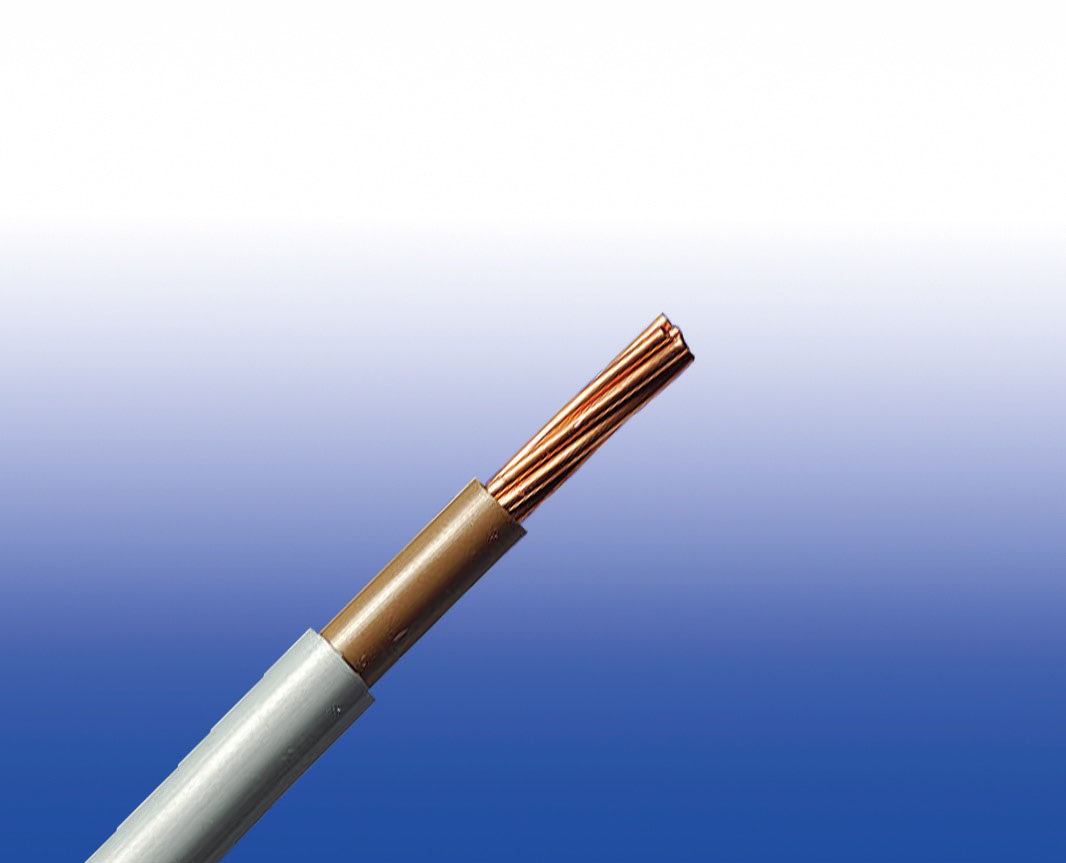

 IEC 60502标准非铠装防火阻燃电力电缆 (单芯)  IEC 60502标准非铠装防火阻燃电力电缆 (单芯)
导体 普通退火铜,符合标准 IEC 60228 class 2.
绝缘 PVC/A根据 IEC 60502-1.
外护套 按iec60502 -1挤出PVC型ST1/ST2。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。LSPVC也可根据客户要求提供。

色码

绝缘颜色 棕或蓝,其他颜色可以根据客户要求提供。
护套颜色 黑, 其他颜色可根据要求提供。

物理性能和热性能

运转最高温度范围: 70°C
最大短路温度(5秒):
  导体截面积 ≤300 mm² 160°C
  导体截面积 >300 mm² 140°C
最小弯曲半径
  圆形铜导体 (OD ≤ 25mm) 4 x OD
  圆形铜导体 (OD > 25mm) 6 x OD
  异形铜导体 8 x OD

结构参数

导体 FGD300 1RV-R
芯数 x截面积 导体类型 标称绝缘厚度 标称护套厚度 标称外径 大约重量
No.xmm2 mm mm mm kg/km
1x1.5 2 0.8 1.4 5.8 55
1x2.5 2 0.8 1.4 6.2 70
1x4.0 2 1 1.4 7.1 98
1x6.0 2 1 1.4 7.6 124
1x10 2 1 1.4 8.4 173
1x16 2 1 1.4 9.3 240
1x25 2 1.2 1.4 10.8 350
1x35 2 1.2 1.4 11.9 468
1x50 2 1.4 1.4 13.6 646
1x70 2 1.4 1.4 15 854
1x95 2 1.6 1.5 17.2 1154
1x120 2 1.6 1.5 18.6 1428
1x150 2 1.8 1.6 20.6 1764
1x185 2 2 1.7 22.7 2160
1x240 2 2.2 1.8 25.5 2796
1x300 2 2.4 1.9 28.1 3449
1x400 2 2.6 2 31.8 4570
1x500 2 2.8 2.1 35 5641
1x630 2 2.8 2.2 38.3 7015
1x800 2 2.8 2.3 42.1 8798
1x1000 2 3 2.5 46.7 10970

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 表4D1A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C (直接用夹子夹住) 参考方法F (暴露在空气中或在一个有孔径的电缆匣中 水平or 垂直 etc)
2根电缆单相交流或直流电 3根或4根电缆三相交流电 2根电缆单相交流或直流电 3根或4根电缆三相交流电 2根电缆单相交流电或直流水平分开或紧挨着 3根或4根电缆三相交流电水平分开或紧挨着 2根电缆单相交流或直流电电缆水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆紧挨着 2根电缆单相交流或直流电或3根电缆三相交流电水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1 11 10.5 13.5 12 15.5 14 - - - - -
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4 26 24 32 28 37 33 - - - - -
6 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162
50 119 108 151 134 182 167 196 174 167 219 197
70 151 136 192 171 234 214 251 225 216 281 254
95 182 164 232 207 284 261 304 275 264 341 311
120 210 188 269 239 330 303 352 321 308 396 362
150 240 216 300 262 381 349 406 372 356 456 419
185 273 245 341 296 436 400 463 427 409 521 480
240 321 286 400 346 515 472 546 507 485 615 569
300 367 328 458 394 594 545 629 587 561 709 659
400 - - 546 467 694 634 754 689 656 852 795
500 - - 626 533 792 723 868 789 749 982 920
630 - - 720 611 904 826 1005 905 855 1138 1070
800 - - - - 1030 943 1086 1020 971 1265 1188
1000 - - - - 1154 1058 1216 1149 1079 1420 1337

电压降落(A/m)根据 BS 7671:2008 表4D1B

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或4根电缆三相交流电
参考方法A和B (附在线槽或导管上) 参考方法 C & F(直接用夹子夹住, 置于电缆槽中或暴露在空气中) 参考方法 A & B (附在线槽或导管上 参考方法 C & F(直接用夹子夹住, 置于电缆槽中或暴露在空气中)
      电缆相邻分开 电缆间隔分开 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm² mV/A/m
1 44 44 44 44 38 38 38 38
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4 11 11 11 11 9.5 9.5 9.5 9.5
6 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.8 0.33 1.8 1.75 0.2 1.75 1.75 0.29 1.8 1.5 0.29 1.55 1.5 0.175 1.5 1.5 0.25 1.55 1.5 0.32 1.55
35 1.25 1.3 0.31 1.3 1.25 0.195 1.25 1.25 0.28 1.3 1.1 0.27 1.1 1.1 0.17 1.1 1.1 0.24 1.1 1.1 0.32 1.15
50 0.93 0.95 0.3 1 0.93 0.19 0.95 0.93 0.28 0.97 0.81 0.26 0.85 0.8 0.165 0.82 0.8 0.24 0.84 0.8 0.32 0.86
70 0.63 0.65 0.29 0.72 0.63 0.185 0.66 0.63 0.27 0.69 0.56 0.25 0.61 0.55 0.16 0.57 0.55 0.24 0.6 0.55 0.31 0.63
95 0.46 0.49 0.28 0.56 0.47 0.18 0.5 0.47 0.27 0.54 0.42 0.24 0.48 0.41 0.155 0.43 0.41 0.23 0.47 0.4 0.31 0.51
120 0.36 0.39 0.27 0.47 0.37 0.175 0.41 0.37 0.26 0.45 0.33 0.23 0.41 0.32 0.15 0.36 0.32 0.23 0.4 0.32 0.3 0.44
150 0.29 0.31 0.27 0.41 0.3 0.175 0.34 0.29 0.26 0.39 0.27 0.23 0.36 0.26 0.15 0.3 0.26 0.23 0.34 0.26 0.3 0.4
185 0.23 0.25 0.27 0.37 0.24 0.17 0.29 0.24 0.26 0.35 0.22 0.23 0.32 0.21 0.145 0.26 0.21 0.22 0.31 0.21 0.3 0.36
240 0.18 0.195 0.26 0.33 0.185 0.165 0.25 0.185 0.25 0.31 0.17 0.23 0.29 0.16 0.145 0.22 0.16 0.22 0.27 0.16 0.29 0.34
300 0.145 0.16 0.26 0.31 0.15 0.165 0.22 0.15 0.25 0.29 0.14 0.23 0.27 0.13 0.14 0.19 0.13 0.22 0.25 0.13 0.29 0.32
400 0.105 0.13 0.26 0.29 0.12 0.16 0.2 0.115 0.25 0.27 0.12 0.22 0.25 0.105 0.14 0.175 0.105 0.21 0.24 0.1 0.29 0.31
500 0.086 0.11 0.26 0.28 0.098 0.155 0.185 0.093 0.24 0.26 0.1 0.22 0.25 0.086 0.135 0.16 0.086 0.21 0.23 0.081 0.29 0.3
630 0.068 0.094 0.25 0.27 0.081 0.155 0.175 0.076 0.24 0.25 0.08 0.22 0.24 0.072 0.135 0.15 0.072 0.21 0.22 0.066 0.28 0.29
800 0.053 - - - 0.068 0.15 0.165 0.061 0.24 0.25 - - - 0.06 0.13 0.145 0.06 0.21 0.22 0.053 0.28 0.29
1000 0.042 - - - 0.059 0.15 0.16 0.05 0.24 0.24 - - - 0.052 0.13 0.14 0.052 0.2 0.21 0.044 0.28 0.28

注:电缆间距大于一根电缆直径,电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
