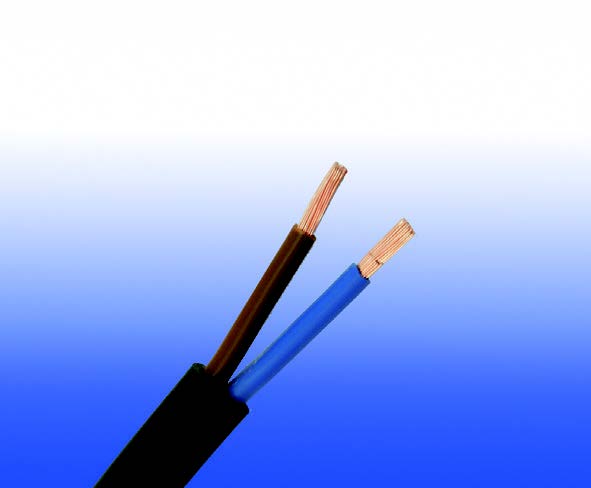

600/1000V PVC绝缘 PVC护套非铠装防火阻燃电力电缆(2-5芯 & 多芯)
FGD400 1VV-R (CU/PVC/PVC 600/1000V Class 2)
VDE Code: NYY
应用
600/1000V PVC绝缘 PVC护套非铠装防火阻燃电力电缆(2-5芯 & 多芯)主要用于工业区、建筑物及类似用途的固定装置，但不直接埋于地下或埋于管道内。
标准
设计符合IEC 60502-1
防火性能
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1 |
额定电压
600/1000V

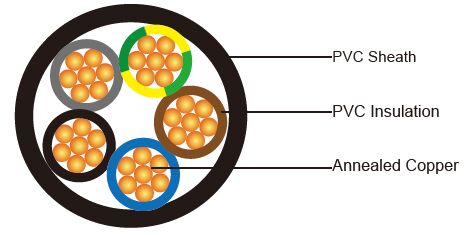

电缆结构
| 导体 |
退火铜导线，多股绞合符合 BS EN 60228 class 2。 |
| 绝缘 |
符合 IEC 60502-1 PVC/A. |
| 内衬层可选 |
挤出聚氯乙烯或高分子化合物。 |
| 外护套 |
按照IEC 60502-1挤出ST1/ST2型PVC. |
| 外护套可选 |
可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。
LSPVC也可根据客户要求提供。 |
色码
| 绝缘颜色 |
两芯:棕色、蓝色
三芯:棕色，黑色，灰色。或者，绿色和黄色，蓝色，棕色
四芯:蓝色，棕色，黑色，灰色。或者，绿色和黄色，棕色，黑色，灰色
五核:绿色和黄色，蓝色，棕色，黑色，灰色
注:视用途而定，电缆可能须符合指定的芯色要求
在b7671或其他标准中，或在法定要求中。 |
| 护套颜色 |
黑色，其他颜色可根据要求提供 |
物理性能和热性能
| 运转最高温度范围 (PVC): |
70°C |
| 最大短路温度(5秒): |
导体截面积 ≤300 mm2:160°C
导体截面积 >300 mm2:140°C |
| 最小弯曲半径: |
12 x OD |
电缆结构
| 导体 |
FGD400 1VV-R |
| 芯数x 截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
| No.xmm2 |
|
mm |
mm |
mm |
kg/km |
| 2芯 |
| 2x1.5 |
2 |
0.8 |
1.8 |
9.6 |
120 |
| 2x2.5 |
2 |
0.8 |
1.8 |
10.4 |
151 |
| 2x4.0 |
2 |
1.0 |
1.8 |
12.2 |
212 |
| 2x6.0 |
2 |
1.0 |
1.8 |
13.2 |
266 |
| 2x10 |
2 |
1.0 |
1.8 |
14.8 |
370 |
| 2x16 |
2 |
1.0 |
1.8 |
16.6 |
510 |
| 2x25 |
2 |
1.2 |
1.8 |
19.6 |
740 |
| 2x35 |
2 |
1.2 |
1.8 |
21.8 |
986 |
| 2x50 |
2 |
1.4 |
1.8 |
25.2 |
1355 |
| 2x70 |
2 |
1.4 |
1.9 |
28.1 |
1798 |
| 2x95 |
2 |
1.6 |
2.0 |
32.4 |
2419 |
| 2x120 |
2 |
1.6 |
2.1 |
35.4 |
3003 |
| 2x150 |
2 |
1.8 |
2.2 |
39.2 |
3696 |
| 2x185 |
2 |
2.0 |
2.4 |
43.3 |
4536 |
| 2x240 |
2 |
2.2 |
2.5 |
48.9 |
5849 |
| 2x300 |
2 |
2.4 |
2.7 |
54.0 |
7223 |
| 2x400 |
2 |
2.6 |
2.9 |
61.5 |
9566 |
| 3芯 |
| 3x1.5 |
2 |
0.8 |
1.8 |
10.1 |
149 |
| 3x2.5 |
2 |
0.8 |
1.8 |
10.9 |
192 |
| 3x4.0 |
2 |
1.0 |
1.8 |
12.9 |
277 |
| 3x6.0 |
2 |
1.0 |
1.8 |
13.9 |
354 |
| 3x10 |
2 |
1.0 |
1.8 |
15.7 |
503 |
| 3x16 |
2 |
1.0 |
1.8 |
17.6 |
707 |
| 3x25 |
2 |
1.2 |
1.8 |
20.8 |
1040 |
| 3x35 |
2 |
1.2 |
1.8 |
23.2 |
1401 |
| 3x50 |
2 |
1.4 |
1.8 |
26.9 |
1942 |
| 3x70 |
2 |
1.4 |
1.9 |
30.1 |
2589 |
| 3x95 |
2 |
1.6 |
2.1 |
34.7 |
3514 |
| 3x120 |
2 |
1.6 |
2.2 |
38 |
4372 |
| 3x150 |
2 |
1.8 |
2.3 |
42.1 |
5390 |
| 3x185 |
2 |
2.0 |
2.5 |
46.5 |
6615 |
| 3x240 |
2 |
2.2 |
2.7 |
52.5 |
8576 |
| 3x300 |
2 |
2.4 |
2.8 |
58 |
10564 |
| 3x400 |
2 |
2.6 |
3.1 |
66.1 |
14049 |
| 3芯+1 Earth Conductor |
| |
|
power conductor |
earth conductor |
|
|
|
| 3x 16/10 |
2 |
1.0 |
1.0 |
1.8 |
19.0 |
764 |
| 3x 25/16 |
2 |
1.2 |
1.0 |
1.8 |
22.6 |
1137 |
| 3x 35/16 |
2 |
1.2 |
1.0 |
1.8 |
25.3 |
1494 |
| 3x 50/25 |
2 |
1.4 |
1.2 |
1.9 |
29.6 |
2120 |
| 3x 70/35 |
2 |
1.4 |
1.2 |
2.0 |
33.2 |
2862 |
| 3x 95/50 |
2 |
1.6 |
1.4 |
2.2 |
38.4 |
3917 |
| 3x120/70 |
2 |
1.6 |
1.4 |
2.3 |
42.0 |
4973 |
| 3x150/70 |
2 |
1.4 |
1.2 |
2.5 |
46.6 |
5861 |
| 3x185/95 |
2 |
1.6 |
1.4 |
2.6 |
51.6 |
7321 |
| 3x240/120 |
2 |
1.6 |
1.4 |
2.9 |
58.3 |
9433 |
| 3x300/150 |
2 |
1.8 |
1.6 |
3.1 |
64.5 |
11714 |
| 3x400/185 |
2 |
2.0 |
1.6 |
3.3 |
73.5 |
15404 |
| 4芯 |
| 4x1.5 |
2 |
0.8 |
1.8 |
10.8 |
180 |
| 4x2.5 |
2 |
0.8 |
1.8 |
11.8 |
236 |
| 4x4.0 |
2 |
1.0 |
1.8 |
14 |
346 |
| 4x6.0 |
2 |
1.0 |
1.8 |
15.2 |
447 |
| 4x10 |
2 |
1.0 |
1.8 |
17.1 |
642 |
| 4x16 |
2 |
1.0 |
1.8 |
19.3 |
910 |
| 4x25 |
2 |
1.2 |
1.8 |
22.9 |
1347 |
| 4x35 |
2 |
1.2 |
1.8 |
25.6 |
1824 |
| 4x50 |
2 |
1.4 |
1.9 |
29.9 |
2553 |
| 4x70 |
2 |
1.4 |
2.0 |
33.5 |
3409 |
| 4x95 |
2 |
1.6 |
2.2 |
38.7 |
4628 |
| 4x120 |
2 |
1.6 |
2.3 |
42.3 |
5763 |
| 4x150 |
2 |
1.8 |
2.5 |
46.9 |
7132 |
| 4x185 |
2 |
2.0 |
2.6 |
51.9 |
8723 |
| 4x240 |
2 |
2.2 |
2.9 |
58.6 |
11344 |
| 4x300 |
2 |
2.4 |
3.1 |
64.8 |
14012 |
| 4x400 |
2 |
2.6 |
3.3 |
73.8 |
18590 |
| 多芯 |
| 5x1.5 |
2 |
0.8 |
1.8 |
11.7 |
213 |
| 7x1.5 |
2 |
0.8 |
1.8 |
12.6 |
270 |
| 10x1.5 |
2 |
0.8 |
1.8 |
15.6 |
371 |
| 12x1.5 |
2 |
0.8 |
1.8 |
16.1 |
424 |
| 14x1.5 |
2 |
0.8 |
1.8 |
16.8 |
480 |
| 19x1.5 |
2 |
0.8 |
1.8 |
18.6 |
619 |
| 21x1.5 |
2 |
0.8 |
1.8 |
19.5 |
676 |
| 24x1.5 |
2 |
0.8 |
1.8 |
21.6 |
769 |
| 30x1.5 |
2 |
0.8 |
1.8 |
22.8 |
927 |
| 40x1.5 |
2 |
0.8 |
1.8 |
27.7 |
1196 |
| 48x1.5 |
2 |
0.8 |
1.9 |
28.2 |
1430 |
| 61x1.5 |
2 |
0.8 |
1.9 |
30.9 |
1773 |
| 5x2.5 |
2 |
0.8 |
1.8 |
12.8 |
281 |
| 7x2.5 |
2 |
0.8 |
1.8 |
13.8 |
363 |
| 10x2.5 |
2 |
0.8 |
1.8 |
17.2 |
503 |
| 12x2.5 |
2 |
0.8 |
1.8 |
17.7 |
580 |
| 14x2.5 |
2 |
0.8 |
1.8 |
18.6 |
660 |
| 19x2.5 |
2 |
0.8 |
1.8 |
20.6 |
860 |
| 21x2.5 |
2 |
0.8 |
1.8 |
21.6 |
941 |
| 24x2.5 |
2 |
0.8 |
1.8 |
24 |
1072 |
| 30x2.5 |
2 |
0.8 |
1.8 |
25.4 |
1302 |
| 40x2.5 |
2 |
0.8 |
2.0 |
31.1 |
1720 |
| 48x2.5 |
2 |
0.8 |
2.0 |
31.7 |
2039 |
| 61x2.5 |
2 |
0.8 |
2.1 |
34.7 |
2557 |
电气性能
载流容量(Amp) according to BS 7671 table 4D2A
| 导体截面积 |
参考方法 A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法C(直接用夹子夹住) |
参考方法 G (暴露在空气中) 以电缆直径为间隔 |
| 1根两芯电缆*，单相交流或直流电 |
1根三芯电缆*或四芯电缆三相交流电 |
1根两芯电缆*，单相交流或直流电 |
1根三芯电缆*或四芯电缆三相交流电 |
1根两芯电缆*，单相交流或直流电 |
1根三芯电缆*或四芯电缆三相交流电 |
1根两芯电缆*，单相交流或直流电 |
1根三芯电缆*或四芯电缆三相交流电 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
| 1.5 |
14 |
13 |
16.5 |
15 |
19.5 |
17.5 |
22 |
18.5 |
| 2.5 |
18.5 |
17.5 |
23 |
20 |
27 |
24 |
30 |
25 |
| 4.0 |
25 |
23 |
30 |
27 |
36 |
32 |
40 |
34 |
| 6.0 |
32 |
29 |
38 |
34 |
46 |
41 |
51 |
43 |
| 10 |
43 |
39 |
52 |
46 |
63 |
57 |
70 |
60 |
| 16 |
57 |
52 |
69 |
62 |
85 |
76 |
94 |
80 |
| 25 |
75 |
68 |
90 |
80 |
112 |
96 |
119 |
101 |
| 35 |
92 |
83 |
111 |
99 |
138 |
119 |
148 |
126 |
| 50 |
110 |
99 |
133 |
118 |
168 |
144 |
180 |
153 |
| 70 |
139 |
125 |
168 |
149 |
213 |
184 |
232 |
196 |
| 95 |
167 |
150 |
201 |
179 |
258 |
223 |
282 |
238 |
| 120 |
192 |
172 |
232 |
206 |
299 |
259 |
328 |
276 |
| 150 |
219 |
196 |
258 |
225 |
344 |
299 |
379 |
319 |
| 185 |
248 |
223 |
294 |
255 |
392 |
341 |
434 |
364 |
| 240 |
291 |
261 |
344 |
297 |
461 |
403 |
514 |
430 |
| 300 |
334 |
298 |
394 |
339 |
530 |
464 |
593 |
497 |
| 400 |
- |
- |
470 |
402 |
634 |
557 |
715 |
597 |
*是否有保护导线
电压降（A/m） according to BS 7671 table 4D2B
| 标称截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或者4根电缆三相交流电 |
| 1 |
2 |
3 |
4 |
| mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
| 1.5 |
29 |
29 |
25 |
| 2.5 |
18 |
18 |
15 |
| 4.0 |
11 |
11 |
9.5 |
| 6.0 |
7.3 |
7.3 |
6.4 |
| 10 |
4.4 |
4.4 |
3.8 |
| 16 |
2.8 |
2.8 |
2.4 |
| |
|
r |
x |
z |
r |
x |
z |
| 25 |
1.75 |
1.75 |
0.170 |
1.75 |
1.50 |
0.145 |
1.50 |
| 35 |
1.25 |
1.25 |
0.165 |
1.25 |
1.10 |
0.145 |
1.10 |
| 50 |
0.93 |
0.93 |
0.165 |
0.94 |
0.80 |
0.140 |
0.81 |
| 70 |
0.63 |
0.63 |
0.160 |
0.65 |
0.55 |
0.140 |
0.57 |
| 95 |
0.46 |
0.47 |
0.155 |
0.50 |
0.41 |
0.135 |
0.43 |
| 120 |
0.36 |
0.38 |
0.155 |
0.41 |
0.33 |
0.135 |
0.35 |
| 150 |
0.29 |
0.30 |
0.155 |
0.34 |
0.26 |
0.130 |
0.29 |
| 185 |
0.23 |
0.25 |
0.150 |
0.29 |
0.21 |
0.130 |
0.25 |
| 240 |
0.180 |
0.190 |
0.150 |
0.24 |
0.165 |
0.130 |
0.21 |
| 300 |
0.145 |
0.155 |
0.145 |
0.21 |
0.135 |
0.130 |
0.185 |
| 400 |
0.105 |
0.115 |
0.145 |
0.185 |
0.100 |
0.125 |
0.160 |
注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
