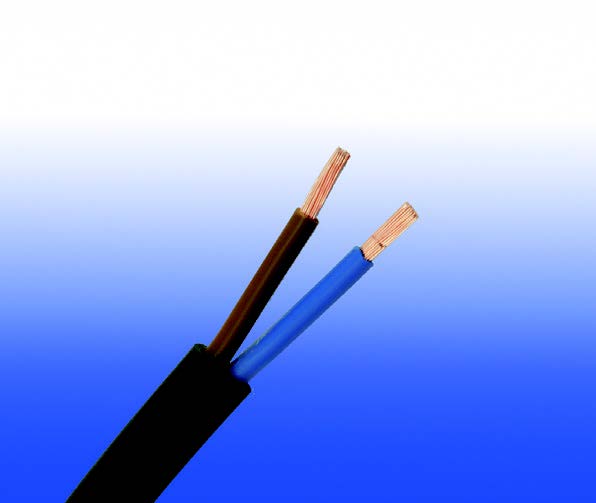

600/1000V IEC 60502标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯及多芯)

FGD400 1RV-R (CU/XLPE/PVC 600/1000V Class 2)

VDE Code: N2XY

应用

600/1000V IEC 60502标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯及多芯) 主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1

额定电压

600/1000V

结构

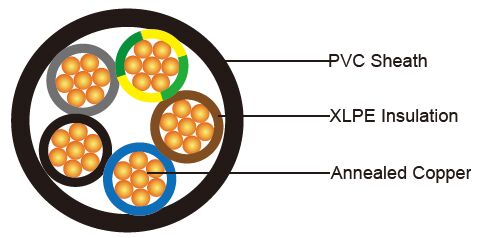

600/1000V XLPE绝缘PVC护套非铠装防火电力电缆 IEC 60502 标准防火电力电缆(2-5 芯& 多芯)
导体 退火铜导线，多股绞合符合 BS EN 60228 class 2。
绝缘 XLPE符合 IEC 60502-1.
内衬层可选 挤出聚氯乙烯或高分子化合物。
外护套 按iec60502 -1挤出PVC型ST1/ST2。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色码

绝缘颜色 两芯:棕色、蓝色
三芯:棕色，黑色，灰色。或者，绿色和黄色，蓝色，棕色
四芯:蓝色，棕色，黑色，灰色。或者，绿色和黄色，棕色，黑色，灰色
五核:绿色和黄色，蓝色，棕色，黑色，灰色
注:视用途而定，电缆可能须符合指定的芯色要求 在b7671或其他标准中，或在法定要求中。
护套颜色 黑色，其他颜色可根据要求提供

物理性能和热性能

运转最高温度范围: 80°C (ST1护套); 90°C (ST2护套)
最大短路温度(5秒): 250°C
最小弯曲半径: 12 x OD

结构参数

导体 FGD400 1RV-R
芯数x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
No.xmm2 　 mm mm mm mm
2芯
2x1.5 2 0.7 1.8 9.2 109
2x2.5 2 0.7 1.8 10.0 138
2x4.0 2 0.7 1.8 11.0 182
2x6.0 2 0.7 1.8 12.0 234
2x10 2 0.7 1.8 13.6 333
2x16 2 0.7 1.8 15.4 468
2x25 2 0.9 1.8 18.4 686
2x35 2 0.9 1.8 20.6 926
2x50 2 1.0 1.8 23.6 1269
2x70 2 1.1 1.8 26.8 1699
2x95 2 1.1 1.9 30.2 2269
2x120 2 1.2 2.0 33.7 2853
2x150 2 1.4 2.2 37.5 3539
2x185 2 1.6 2.3 41.6 4329
2x240 2 1.7 2.5 46.7 5607
2x300 2 1.8 2.6 51.4 6892
2x400 2 2.0 2.9 58.9 9202
3芯
3x1.5 2 0.7 1.8 9.6 133
3x2.5 2 0.7 1.8 10.5 174
3x4.0 2 0.7 1.8 11.6 236
3x6.0 2 0.7 1.8 12.6 310
3x10 2 0.7 1.8 14.4 452
3x16 2 0.7 1.8 16.3 648
3x25 2 0.9 1.8 19.5 963
3x35 2 0.9 1.8 21.9 1315
3x50 2 1.0 1.8 25.1 1818
3x70 2 1.1 1.9 28.7 2451
3x95 2 1.1 2.0 32.4 3287
3x120 2 1.2 2.1 36.1 4142
3x150 2 1.4 2.3 40.3 5140
3x185 2 1.6 2.4 44.6 6298
3x240 2 1.7 2.6 50.2 8170
3x300 2 1.8 2.7 55.2 10063
3x400 2 2.0 3.0 63.3 13451
3芯+1 Earth 导体
　 　 power 导体 earth  导体 　 　 　
3x16/10 2 0.7 0.7 1.8 17.5 793
3x25/16 2 0.9 0.7 1.8 21.2 1070
3x35/16 2 0.9 0.7 1.8 23.8 1349
3x50/25 2 1.0 0.9 1.8 27.5 1890
3x70/35 2 1.1 0.9 2.0 31.7 2660
3x95/50 2 1.1 1.0 2.1 35.8 3650
3x120/70 2 1.2 1.1 2.3 39.9 4610
3x150/70 2 1.4 1.1 2.4 44.6 5450
3x185/95 2 1.6 1.1 2.6 49.5 6680
3x240/120 2 1.7 1.2 2.8 55.7 8690
3x300/150 2 1.8 1.4 3.0 61.4 11170
3x400/185 2 1.8 1.6 3.2 70.4 11480
4芯
4x1.5 2 0.7 1.8 10.4 169
4x2.5 2 0.7 1.8 11.3 220
4x4.0 2 0.7 1.8 12.5 297
4x6.0 2 0.7 1.8 13.7 392
4x10 2 0.7 1.8 15.7 585
4x16 2 0.7 1.8 17.8 851
4x25 2 0.9 1.8 21.5 1200
4x35(S) 2 0.9 1.8 24.1 1600
4x50(S) 2 1.0 1.8 27.8 2200
4x70(S) 2 1.1 2.0 32.0 3050
4x95(S) 2 1.1 2.1 36.1 4070
4x120(S) 2 1.2 2.3 40.2 5915
4x150(S) 2 1.4 2.4 44.9 6350
4x185(S) 2 1.6 2.6 49.8 7890
4x240(S) 2 1.7 2.8 56.0 10400
4x300(S) 2 1.8 3.0 61.7 12810
4x400(S) 2 2.0 3.2 70.7 15869
(S) - Sectoral Stranded导体
5芯
5x1.5 2 0.7 1.8 12.1 205
5x2.5 2 0.7 1.8 13.1 265
5x4.0 2 0.7 1.8 14.3 360
5x6.0 2 0.7 1.8 15.2 478
5x10 2 0.7 1.8 15.6 720
5x16 2 0.7 1.8 16.1 1050
5x25 2 0.9 1.8 18.6 1485
5x35 2 0.9 1.8 21.3 1940
5x50 2 1.0 2.1 25.9 2667
5x70 2 1.1 2.2 28.8 3698
5x95 2 1.1 2.4 29.4 4934
5x120 2 1.2 2.5 42.6 7171
5x150 2 1.4 2.7 47.7 7699
5x185 2 1.6 2.9 52.8 9566
5x240 2 1.7 3.1 58.7 12610
7芯
7x1.5 2 0.7 1.8 12.4 225
7x2.5 2 0.7 1.8 13.8 303
7x4.0 2 0.7 1.8 15.5 422
10芯
10x1.5 2 0.7 1.8 15.6 325
10x2.5 2 0.7 1.8 17.5 426
10x4.0 2 0.7 1.8 19.7 597
12芯
12x1.5 2 0.7 1.8 16.2 370
12x2.5 2 0.7 1.8 18.1 489
12x4.0 2 0.7 1.8 20.3 690
19芯
19x1.5 2 0.7 1.8 19.0 516
19x2.5 2 0.7 1.8 21.3 725
19x4.0 2 0.7 1.8 24.0 1037
27芯
27x1.5 2 0.7 1.8 22.7 712
27x2.5 2 0.7 1.8 25.5 1004
27x4.0 2 0.7 1.8 28.8 1445
37芯
37x1.5 2 0.7 1.8 25.5 941
37x2.5 2 0.7 1.8 28.7 1334
37x4.0 2 0.7 1.8 32.5 1932
48芯
48x1.5 2 0.7 1.8 29.0 1186
48x2.5 2 0.7 1.9 32.9 1706
48x4.0 2 0.7 1.9 37.3 2479
注:其它导体尺寸和芯数配置可根据要求提供。

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量(Amp) 根据BS 7671:2008表 4E2A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法E (在一个有孔径的电缆匣中，垂直或者水平)
1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 18.5 16.5 22 19.5 24 22 26 23
2.5 25 22 30 26 33 30 36 32
4.0 33 30 40 35 45 40 49 42
6.0 42 38 51 44 58 52 63 54
10 57 51 69 60 80 71 86 75
16 76 68 91 80 107 96 115 100
25 99 89 119 105 138 119 149 127
35 121 109 146 128 171 147 185 158
50 145 130 175 154 209 179 225 192
70 183 164 221 194 269 229 289 246
95 220 197 265 233 328 278 352 298
120 253 227 305 268 382 322 410 346
150 290 259 334 300 441 371 473 399
185 329 295 384 340 506 424 542 456
240 386 346 459 398 599 500 641 538
300 442 396 532 455 693 576 741 621
400 - - 625 536 803 667 865 741

电压降（A/m） 根据BS 7671:2008表 4E2B

标称截面积 两芯电缆直流电 两芯电缆单相交流电 三芯或四芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4.0 12 12 10
6.0 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.28 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165

注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
