600/1000V BS 7889标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯)

FGD400 1RV-R (CU/XLPE/PVC 600/1000V Class 2)

应用

600/1000V BS 7889标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯) 主要用于工业区、建筑物及类似用途的固定装置，但不直接埋于地下或埋于管道内。

标准

设计符合BS 7889:2012

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

600/1000V

结构

600/1000V BS 7889标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯) 600/1000V BS 7889标准XLPE绝缘PVC护套非铠装电力电缆 (2-5芯)
导体 退火铜导线，多股绞合符合 BS EN 60228 class 2。
绝缘 符合BS 7655-1.3 GP8型XLPE。
填充: 如有需要，应采用下列方法之一来形成紧凑而合理的圆形电缆。
a)合成填料或粘结带的应用。
b)可选内盖。
c)如果护套有效地填满间隙，则护套。
d)上述任何组合。
内部覆盖可选:可选内覆盖,使用,由一层挤压的合成高分子材料。它应该围绕单个核心和闲置的两个、三个、四个或五个核心，使大会一个实际的圆形。

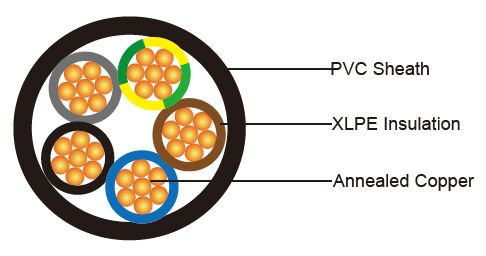

PVC护套
退火铜
XLPE绝缘
外护套 符合BS 7655-4.2 PVC Type 9.
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色码

绝缘颜色 两芯:棕色、蓝色
三芯:棕色，黑色，灰色。或者，绿色和黄色，蓝色，棕色
四芯:蓝色，棕色，黑色，灰色。或者，绿色和黄色，棕色，黑色，灰色
五核:绿色和黄色，蓝色，棕色，黑色，灰色
注:视用途而定，电缆可能须符合指定的芯色要求 在b7671或其他标准中，或在法定要求中。
护套颜色 黑色，其他颜色可根据要求提供

物理性能和热性能

运转最高温度范围 (XLPE): 90°C
最大短路温度(5秒): 250°C
最小弯曲半径
  圆形铜 导体 (OD ≤ 25mm) 4 x OD
  圆形铜 导体 (OD > 25mm) 6 x OD
  异形铜 导体 8 x OD

结构参数

导体 FGD400 1RV-R
芯数x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
No.xmm2 　 mm mm mm kg/km
2芯
2x1.5a 2 0.7 1.8 9.2 108
2x2.5a 2 0.7 1.8 10.4 142
2x4.0a 2 0.7 1.8 11.5 186
2x6.0a 2 0.7 1.8 12.6 239
2x10a 2 0.7 1.8 14.5 344
2x16a 2 0.7 1.8 16.6 488
2x25a 2 0.9 1.8 20.0 727
2x35a 2 0.9 1.8 22.3 954
2x50a 2 1.0 1.8 25.4 1251
2x70a 2 1.1 1.8 29.4 1739
2x95a 2 1.1 1.9 33.4 2345
2x120a 2 1.2 2.0 37.2 2933
2x25b 2 0.9 1.8 16.4 501
2x35b 2 0.9 1.8 18.0 646
2x50b 2 1.0 1.8 22.6 1134
2x70b 2 1.1 1.8 25.8 1542
2x95b 2 1.1 1.9 28.7 1998
2x120b 2 1.2 2.0 32.0 2528
3芯
3x1.5a 2 0.7 1.8 9.6 132
3x2.5a 2 0.7 1.8 10.9 179
3x4.0a 2 0.7 1.8 12.1 240
3x6.0a 2 0.7 1.8 13.3 316
3x10a 2 0.7 1.8 15.3 466
3x16a 2 0.7 1.8 17.6 674
3x25a 2 0.9 1.8 21.3 1019
3x35a 2 0.9 1.8 23.8 1350
3x50a 2 1.0 1.8 27.1 1784
3x70a 2 1.1 1.9 31.6 2516
3x95a 2 1.1 2.0 35.9 3405
3x120a 2 1.2 2.1 40.0 4267
3x25b 2 0.9 1.8 17.4 694
3x35b 2 0.9 1.8 19.1 906
3x50b 2 1.0 1.8 24.1 1620
3x70b 2 1.1 1.9 27.7 2233
3x95b 2 1.1 2.0 30.8 2902
3x120b 2 1.2 2.1 34.4 3679
4芯
4x1.5a 2 0.7 1.8 10.3 159
4x2.5a 2 0.7 1.8 11.8 219
4x4.0a 2 0.7 1.8 13.1 298
4x6.0a 2 0.7 1.8 14.5 397
4x10a 2 0.7 1.8 16.8 593
4x16a 2 0.7 1.8 19.3 866
4x25a 2 0.9 1.8 23.4 1319
4x35a 2 0.9 1.8 26.2 1756
4x50a 2 1.0 1.8 29.9 2327
4x70a 2 1.1 2.0 35.1 3310
4x95a 2 1.1 2.1 39.9 4485
4x120a 2 1.2 2.3 44.7 5646
4x25b 2 0.9 1.8 19.0 893
4x35b 2 0.9 1.8 21.0 1172
4x50b 2 1.0 1.8 26.5 2114
4x70b 2 1.1 2.0 30.8 2938
4x95b 2 1.1 2.1 34.3 3822
4x120b 2 1.2 2.3 38.4 4869
5芯
5x1.5a 2 0.7 1.8 11.1 187
5x2.5a 2 0.7 1.8 12.8 260
5x4.0a 2 0.7 1.8 14.3 357
5x6.0a 2 0.7 1.8 15.8 479
5x10a 2 0.7 1.8 18.3 721
5x16a 2 0.7 1.8 21.2 1059
5x25a 2 0.9 1.8 25.8 1620
5x35a 2 0.9 1.8 28.9 2164
5x50a 2 1.0 1.9 33.2 2890
5x70a 2 1.1 2.1 39.0 4111
5x95a 2 1.1 2.2 44.4 5573
5x120a 2 1.2 2.4 49.6 7014
a:圆形或压实圆形绞合导体(2类)。
b:异形绞合导体(2类)。

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量(Amp) 根据BS 7671:2008表 4E2A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法E (在一个有孔径的电缆匣中，垂直或者水平)
1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆单相交流或直流电 1根3芯或4芯电缆三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 18.5 16.5 22 19.5 24 22 26 23
2.5 25 22 30 26 33 30 36 32
4.0 33 30 40 35 45 40 49 42
6.0 42 38 51 44 58 52 63 54
10 57 51 69 60 80 71 86 75
16 76 68 91 80 107 96 115 100
25 99 89 119 105 138 119 149 127
35 121 109 146 128 171 147 185 158
50 145 130 175 154 209 179 225 192
70 183 164 221 194 269 229 289 246
95 220 197 265 233 328 278 352 298
120 253 227 305 268 382 322 410 346

电压降（A/m） 根据BS 7671:2008表 4E2B

标称截面积 两芯电缆直流电 两芯电缆单相交流电 三芯或四芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4.0 12 12 10
6.0 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37

注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
