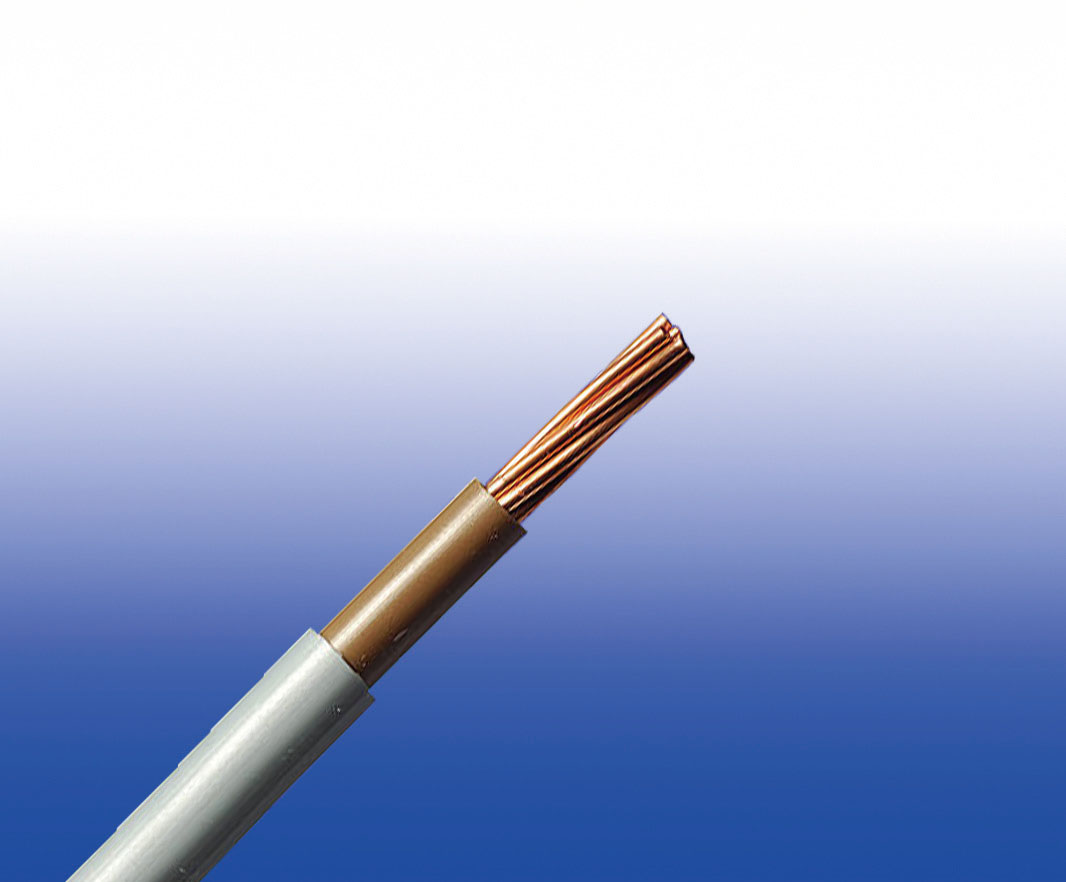

600/1000V BS 7889标准XLPE绝缘PVC护套非铠装防火阻燃电力电缆(单芯)

FGD300 1RV-R (CU/XLPE/PVC 600/1000V Class 2)

BS Code: 6181X

应用

BS 7889 CU/XLPE/PVC 主要用于工业区域、建筑等固定装置中,但不用于直接埋于地下或埋于管道中。

标准

设计符合BS 7889:2012

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

额定电压

600/1000V

结构

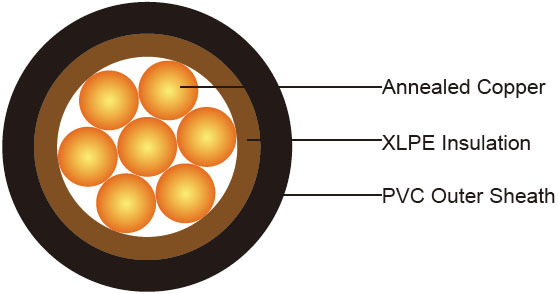

600/1000V BS 7889标准XLPE绝缘PVC护套非铠装防火阻燃电力电缆(单芯) BS 7889标准XLPE绝缘PVC护套非铠装防火阻燃电力电缆(单芯)
导体 退火铜导体,符合BS EN 60228 class 5。
绝缘 符合BS 7655-1.3 GP8型XLPE。
内衬层可选 The optional inner covering, where used, shall consist of an extruded layer of synthetic polymeric material. It shall surround the single core and the laid-up two, three, four or five cores, giving the assembly a practically circular shape.
外护套 根据BS 7655-4.2 Type 9 PVC .
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。LSPVC也可根据客户要求提供。

色码

绝缘颜色 棕色或蓝色
护套颜色 黑色,其他颜色可根据要求提供。

机械和电气性能

运转最高温度范围 (XLPE) 90°C
最大短路温度(5秒) 250°C
最小弯曲半径 圆形铜导体 (OD≤25mm): 4 x OD
  圆形铜导体 (OD>25mm): 6 x OD
  异型铜导体: 8 x OD

结构参数

导体 FGD300 1RV-R
芯数 x截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
No.xmm2 mm mm mm kg/km
1x1.5 2 0.7 1.4 6.1 36
1x2.5 2 0.7 1.4 6.8 52
1x4.0 2 0.7 1.4 7.4 76
1x6.0 2 0.7 1.4 8.2 100
1x10 2 0.7 1.4 9.2 160
1x16 2 0.7 1.4 10.7 230
1x25 2 0.9 1.4 12.5 340
1x35 2 0.9 1.4 13.5 440
1x50 2 1 1.4 13.7 541
1x70 2 1.1 1.4 15.8 749
1x95 2 1.1 1.5 17.5 1000
1x120 2 1.2 1.5 19.3 1241
1x150 2 1.4 1.6 21.5 1523
1x185 2 1.6 1.6 24.7 1942
1x240 2 1.7 1.7 27.7 2514
1x300 2 1.8 1.8 30.6 3125
1x400 2 2 1.9 34.2 3967
1x500 2 2.2 2 38 5063
1x630 2 2.4 2.2 42.9 6491
1x800 2 2.6 2.3 46 8075
1x1000 2 2.8 2.4 63 9860

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量(Amp) 根据BS 7671:2008表 4E1A

导体截面积 参考方法 A (附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法 F (在一个有孔径的电缆匣中,垂直或者水平) 参考方法 G (暴露在空气中)间隔为一根电缆直径
2根电缆单相交流或直流电 3根或者4根电缆三相交流电 2根电缆单相交流或直流电 3根或者4根电缆三相交流电 2根电缆单相交流或直流电电缆水平分开或紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流电或直流电水平分开 3根电缆三相交流电电水平分开 3根电缆三相交流电紧挨着 2根电缆单相交流或直流电或3根电缆三相交流电电水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 19 17 23 20 25 23 - - - - -
2.5 26 23 31 28 34 31 - - - - -
4 35 31 42 37 46 41 - - - - -
6 45 40 54 48 59 54 - - - - -
10 61 54 75 66 81 74 - - - - -
16 81 73 100 88 109 99 - - - - -
25 106 95 133 117 143 130 161 141 135 182 161
35 131 117 164 144 176 161 200 176 169 226 201
50 158 141 198 175 228 209 242 216 207 275 246
70 200 179 253 222 293 268 310 279 268 353 318
95 241 216 306 269 355 326 377 342 328 430 389
120 278 249 354 312 413 379 437 400 383 500 454
150 318 285 393 342 476 436 504 464 444 577 527
185 362 324 449 384 545 500 575 533 510 661 605
240 424 380 528 450 644 590 679 634 607 781 719
300 486 435 603 514 743 681 783 736 703 902 833
400 - - 683 584 868 793 940 868 823 1085 1008
500 - - 783 666 990 904 1083 998 946 1253 1169
630 - - 900 764 113 1033 1254 1151 1088 1454 1362
800 - - - - 1288 1179 1358 1275 1214 1581 1485
1000 - - - - 1443 1323 1520 1436 1349 1775 1671

电压降(A/m) 根据BS 7671:2008表 4E1B

标称截面积 两根电缆直流电 2根电缆单相交流电

3根或者4根电缆三相交流电

参考方法A和B(封闭在管道或集线箱内) 参考方法C, F和G(直接用夹子夹住或暴露在空气中) 参考方法A和B (封闭在管道或集线箱内 参考方法C, F和G (直接用夹子夹住或暴露在空气中)
1 2 3 电缆相邻分开 4 电缆间隔分开 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31   31     27     27     27     27
2.5 19   19     16     16     16     16
4 33   12     10     10     10     10
6 7.8   7.9     6.8     6.8     6.8     6.8
10 4.7   4.7     4.7     4     4     4
16 2.9   2.9     2.9     2.5     2.5     2.5
    r x z r x z r x z r x z r x z
25 1.85 1.6 0.31 1.9 1.85 0.19 1.85 1.6 0.27 1.65 1.6 0.165 1.6 1.6 0.19 1.6
35 1.35 1.35 0.29 1.35 1.35 0.18 1.35 1.15 0.25 1.15 1.15 0.155 1.5 1.15 0.18 1.15
50 0.99 1 0.29 1.05 0.99 0.18 1 0.87 0.25 0.9 0.86 0.155 0.87 0.86 0.18 0.87
70 0.68 0.7 0.28 0.75 0.68 0.175 0.71 0.6 0.24 0.65 0.59 0.15 0.61 0.59 0.175 0.62
95 0.49 0.51 0.27 0.58 0.49 0.17 0.52 0.44 0.23 0.5 0.43 0.145 0.45 0.43 0.17 0.46
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.34 0.14 0.37 0.34 0.165 0.38
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.28 0.14 0.31 0.28 0.165 0.32
185 0.25 0.27 0.26 0.37 0.26 0.165 0.3 0.23 0.23 0.32 0.22 0.14 0.26 0.22 0.165 0.28
240 0.19 0.21 0.26 0.33 0.2 0.16 0.25 0.185 0.22 0.29 0.17 0.14 0.22 0.17 0.165 0.24
300 0.155 0.175 0.25 0.31 0.16 0.16 0.22 0.15 0.22 0.27 0.14 0.14 0.195 0.135 0.16 0.21
400 0.12 0.14 0.25 0.29 0.13 0.155 0.2 0.125 0.22 0.25 0.11 0.135 0.175 0.11 0.16 0.195
500 0.093 0.12 0.25 0.28 0.105 0.155 0.185 0.1 0.22 0.24 0.09 0.135 0.16 0.088 0.16 0.18
630 0.072 0.1 0.25 0.27 0.086 0.155 0.175 0.088 0.21 0.23 0.074 0.135 0.15 0.071 0.16 0.17
800 0.056 - - - 0.072 0.15 0.17 - - - 0.062 0.13 0.145 0.059 0.155 0.165
1000 0.045 - - - 0.063 0.15 0.165 - - - 0.055 0.13 0.14 0.05 0.155 0.165

注:*电缆间距大于一根电缆直径,电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
