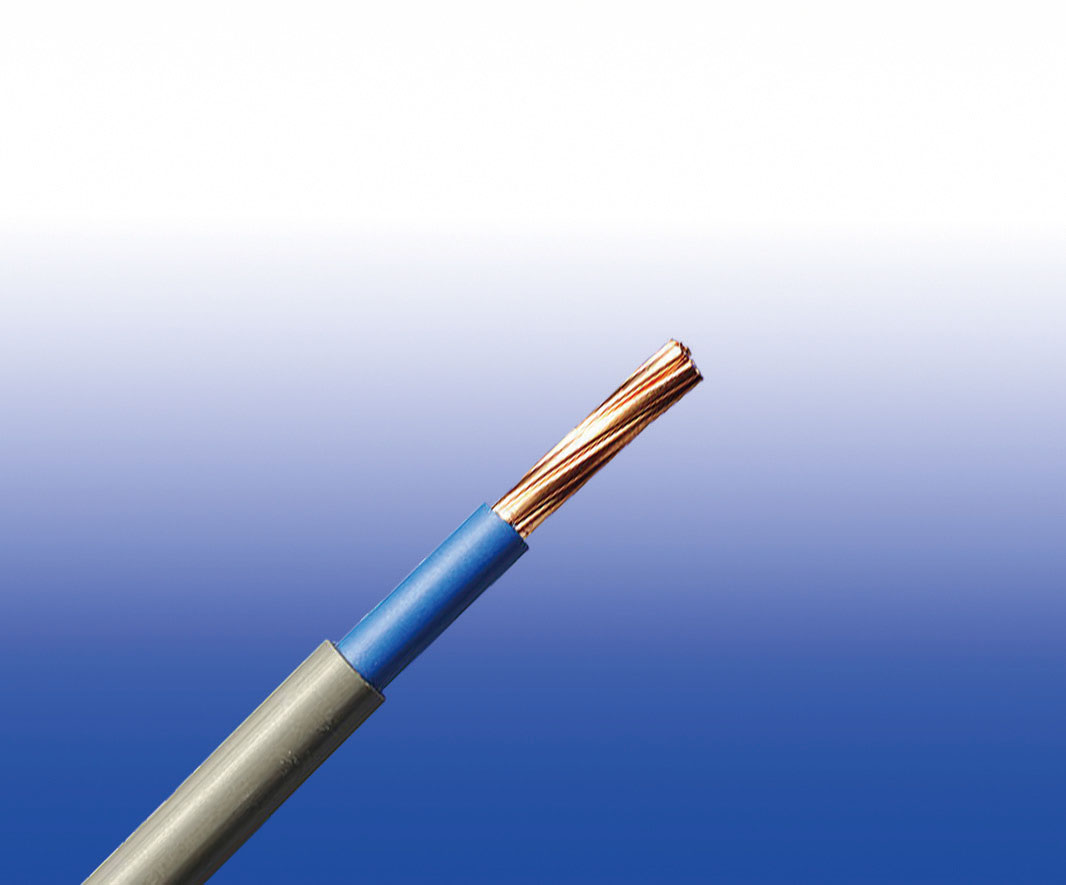

300/500V BS 6004标准PVC绝缘PVC护套防火阻燃电力电缆 (单芯)

FGD300 05VV-U/R (CU/PVC/PVC 300/500V Class 1/2)

BS Code: 6181Y (CU/PVC/PVC)

应用

300/500V BS 6004标准PVC绝缘PVC护套防火阻燃电力电缆 (单芯) 主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电 缆。

标准

  • 设计符合BS 6004: 2012

防火性能

阻燃性（单根垂直线缆测试） EN 60332-1-2

额定电压

300/500V

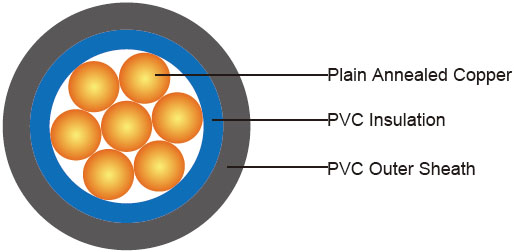

结构参数

BS 6004标准PVC绝缘PVC护套防火阻燃电力电缆 BS 6004标准PVC绝缘PVC护套防火阻燃电力电缆
导体 退火铜导体,1类(1.0mm^2 to 2.5mm^2) 或2类(4mm^2 to 35mm^2)根据 BS EN 60228.
绝缘 符合BS EN 50363-3 TI 1 型PVC.
外护套 PVC Type 6根据 BS 7655-4.2.
可选外护套 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。LSPVC也可根据客户要求提供。

色码

绝缘颜色 棕色或 蓝色.
护套颜色 灰色, 其他颜色可根据要求提供。

物理性能和热性能

运转最高温度范围 (PVC) 70°C
最大短路温度(5秒) 160°C
最小弯曲半径 Up to 10mm^2 - Fixed: 3 x OD
  10mm^2 to 25mm^2 - Fixed: 4 x OD

结构参数

导体 FGD300 05VV-U/R
芯数x 截面积 导体类型 标称绝缘厚度 标称护套厚度 最大外径 大约重量
No.xmm² 　　 mm   mm kg/km
1x1.0 1 0.6 0.8 4.5 27
1x1.5 1 0.7 0.8 5.0 36
1x2.5 1 0.8 0.8 5.7 52
1x4.0 2 0.8 0.9 6.7 76
1x6.0 2 0.8 0.9 7.3 100
1x10 2 1.0 0.9 8.8 160
1x16 2 1.0 1.0 10.1 230
1x25 2 1.2 1.1 12.1 340
1x35 2 1.2 1.1 13.5 440

电气性能

导体工作温度 70°C
环境温度 30°

载流容量(Amp) 根据BS 7671:2008表 4D1A

导体截面积 参考方法A (附在热绝缘墙上的导管上c) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C (直接用夹子夹住) 参考方法F (暴露在空气中或在一个有孔径的电缆匣中水平或垂直等)
相邻分开 以电缆直径为间隔
2根电缆单相交流或者直流电 3根或者4根 电缆三相交流电 2根电缆单相交流 或者直流 电 3根或者4根 电缆三相交流电 2根电缆 单相交流或者直流电电缆水 平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电 水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆紧挨着 2根电缆单相交流电或直流电或三根电缆三相交流电水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.0 11.0 10.5 13.5 12.0 15.5 14 - - - - -
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4.0 26 24 32 28 37 33 - - - - -
6.0 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162

电压降（A/m） 根据BS 7671:2008表 4D1B

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或4根电缆三相交流电
参考方法 A 和B (附在线槽或导管上) 参考方法 C和F(直接用夹子夹住或暴露在空气中) 参考方法 A和B (附在线槽或导管上 参考方法 C和F (直接用夹子夹住或暴露在空气中)
电缆相邻分开 电缆间隔分开 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.0 44 44 44 44 38 38 38 38
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4.0 11 11 11 11 9.5 9.5 9,5 9.5
6.0 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
    r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.8 0.33 1.8 1.75 0.20 1.75 1.75 0.29 1.8 1.5 0.29 1.55 1.5 0.175 1.5 1.5 0.25 1.55 1.5 0.32 1.55
35 1.25 1.3 0.31 1.3 1.25 0.195 1.25 1.25 0.28 1.3 1.1 0.27 1.10 1.1 0.170 1.1 1.1 0.24 1.10 1.1 0.32 1.15

注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
