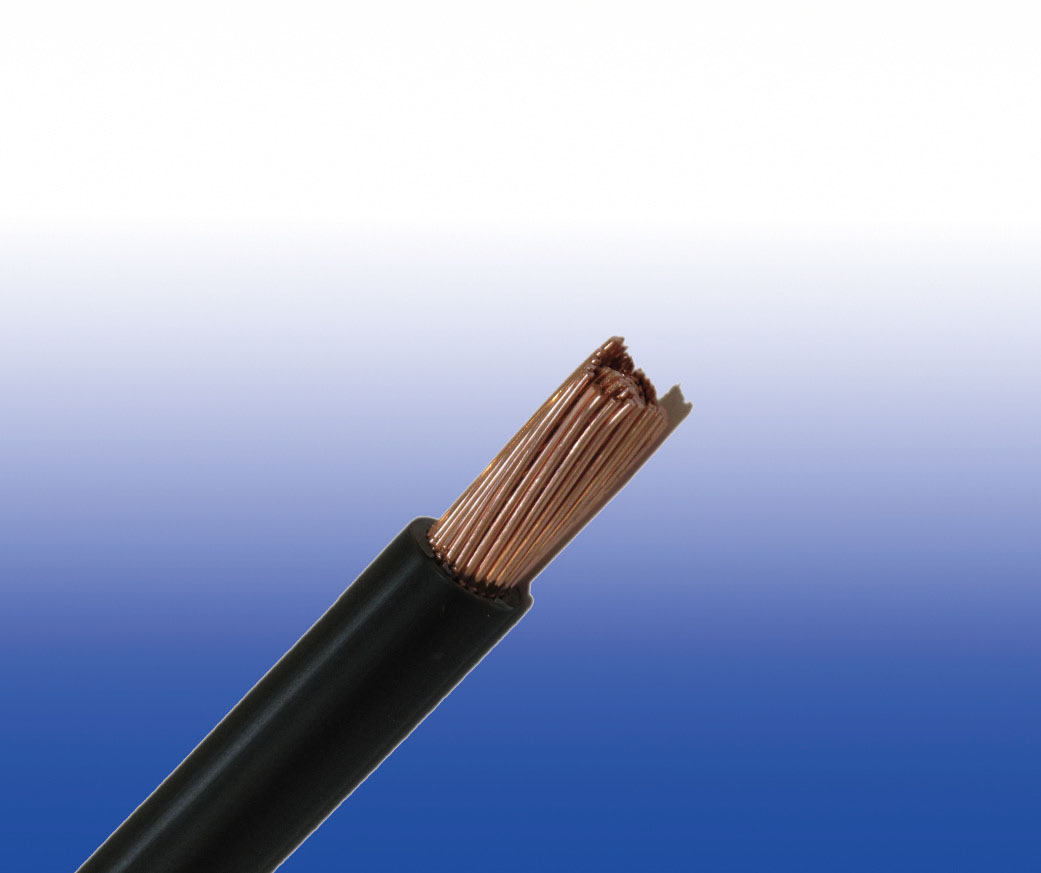

600/1000V PVC绝缘无护套防火阻燃软电缆 (单芯)

FGD100 1V-F (CU/PVC 600/1000V Class 5)

BS Code: TYPE BK/TYPE CK(CU/PVC)

应用

600/1000V PVC绝缘无护套防火阻燃软电缆 (单芯)适用于电力开关设备的开关、控制、计量、继电器和仪表盘的接线,以及整流器设备及其电动机起动器和控制器的内部连接。

标准

设计符合BS 6231: 2006

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

额定电压

600/1000V

结构

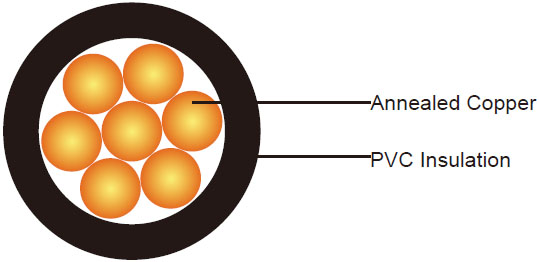

600/1000V PVC绝缘无护套防火阻燃软电缆 (单芯) 600/1000V PVC绝缘无护套防火阻燃软电缆 (单芯)



导体 退火铜导体,符合BS EN 60228 class 5。
绝缘 符合BS EN 50363-3 TI 1 PVC电缆类型 BK , 和 BS EN 50363-3 TI 3型电缆类型CK.

色码

黑、蓝、棕、红、白、灰、紫、粉、绿、黄。其他颜色可根据要求提供。

机械和电气性能

运转最高温度范围 (PVC) 70°C (BK型); 90°C (CK型)
最大短路温度(5秒) 160°C
最小弯曲半径 6 x OD

结构参数

导体 FGD100 1V-F
芯数 x截面积 导体类型 标称绝缘厚度 最大外径 大约重量
No.xmm2 mm mm kg/km
1x0.50 5 0.8 3 12
1x0.75 5 0.8 3.1 15
1x1.0 5 0.8 3.3 18
1x1.5 5 0.8 3.6 23
1x2.5 5 0.8 4.1 34
1x4.0 5 0.8 4.8 48
1x6.0 5 0.8 5.3 67
1x10 5 1 7.2 119
1x16 5 1 9 187
1x25 5 1.2 11.5 291
1x35 5 1.2 12.5 406
1x50 5 1.4 15.4 580
1x70 5 1.4 17.5 780
1x95 5 1.6 19.2 1055
1x120 5 1.6 21.2 1175
1x150 5 1.8 23.9 1425
1x185 5 2 25.9 1735
1x240 5 2.2 28.9 2310

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量(Amp) 根据BS 7671:2008表 4D1A

导体截面积 参考方法 A (附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法 F (在一个有孔径的电缆匣中,垂直或者水平)
相邻分开 以电缆直径为间隔
2根电缆单相交流或直流电 3根或者4根电缆三相交流电 2根电缆单相交流或直流电 3根或者4根电缆三相交流电 2根电缆单相交流或直流电水平分开或者紧挨着 3根或者4根 电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流电 或直流电水平分开 3根电缆三相交流电水平分开 3根电缆三相交流电紧挨着 2根电缆单相交流或直流或3根电缆三相交流电水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1 11 10.5 13.5 12 15.5 14 - - - - -
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4 26 24 32 28 37 33 - - - - -
6 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162
50 119 108 151 134 182 167 196 174 167 219 197
70 151 136 192 171 234 214 251 225 216 281 254
95 182 164 232 207 284 261 304 275 264 341 311
120 210 188 269 239 330 303 352 321 308 396 362
150 240 216 300 262 381 349 406 372 356 456 419
185 273 245 341 296 436 400 463 427 409 521 480
240 321 286 400 346 515 472 546 507 485 615 569

电压降(A/m) 根据BS 7671:2008表 4D1B

标称截面积

2根电缆直流电

2根电缆单相交流电 3根或者4根电缆三相交流电
参考方法A和B(封闭在管道或集线箱内) 参考方法C和F (直接用夹子夹住, 置于电缆槽中或暴露在空气中) 参考方法A和B (封闭在管道或集线箱内) 参考方法C和F (直接用夹子夹住, 置于电缆槽中或暴露在空气中)
      电缆相邻分开 电缆间隔分开 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm² mV/A/m
1 44 44 44 44 38 38 38 38
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4 11 11 11 11 9.5 9.5 9.5 9.5
6 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.8 0.33 1.8 1.75 0.2 1.75 1.75 0.29 1.8 1.5 0.29 1.55 1.5 0.175 1.5 1.5 0.25 1.55 1.5 0.32 1.55
35 1.25 1.3 0.31 1.3 1.25 0.195 1.25 1.25 0.28 1.3 1.1 0.27 1.1 1.1 0.17 1.1 1.1 0.24 1.1 1.1 0.32 1.15
50 0.93 0.95 0.3 1 0.93 0.19 0.95 0.93 0.28 0.97 0.81 0.26 0.85 0.8 0.165 0.82 0.8 0.24 0.84 0.8 0.32 0.86
70 0.63 0.65 0.29 0.72 0.63 0.185 0.66 0.63 0.27 0.69 0.56 0.25 0.61 0.55 0.16 0.57 0.55 0.24 0.6 0.55 0.31 0.63
95 0.46 0.49 0.28 0.56 0.47 0.18 0.5 0.47 0.27 0.54 0.42 0.24 0.48 0.41 0.155 0.43 0.41 0.23 0.47 0.4 0.31 0.51
120 0.36 0.39 0.27 0.47 0.37 0.175 0.41 0.37 0.26 0.45 0.33 0.23 0.41 0.32 0.15 0.36 0.32 0.23 0.4 0.32 0.3 0.44
150 0.29 0.31 0.27 0.41 0.3 0.175 0.34 0.29 0.26 0.39 0.27 0.23 0.36 0.26 0.15 0.3 0.26 0.23 0.34 0.26 0.3 0.4
185 0.23 0.25 0.27 0.37 0.24 0.17 0.29 0.24 0.26 0.35 0.22 0.23 0.32 0.21 0.145 0.26 0.21 0.22 0.31 0.21 0.3 0.36
240 0.18 0.195 0.26 0.33 0.185 0.165 0.25 0.185 0.25 0.31 0.17 0.23 0.29 0.16 0.145 0.22 0.16 0.22 0.27 0.16 0.29 0.34

注:*电缆间距大于一根电缆直径,电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
