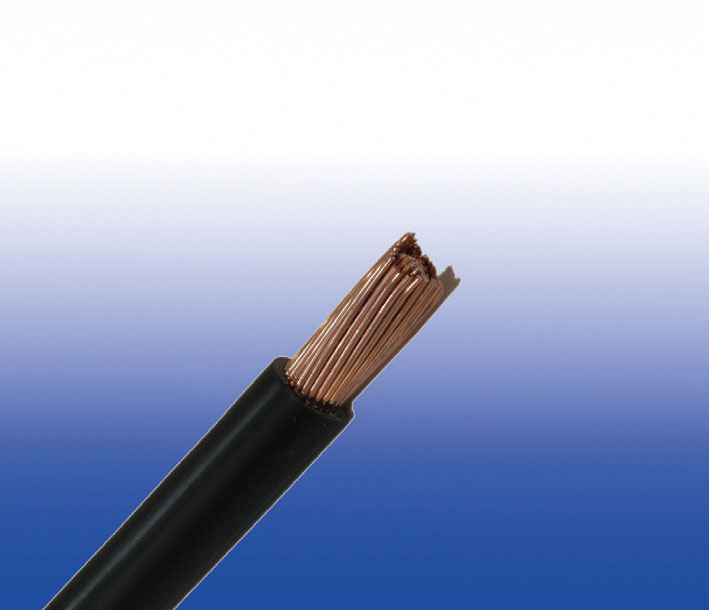

450/750V PVC绝缘无护套防火阻燃电力电缆 (单芯)

FGD100 07V-U/R/K (CU/PVC 450/750V Class 1/2/5)

BS Code: 6491X

HAR Code: H07V-U, H07V-R, H07V-K

应用

该线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

  • 设计符合BS EN 50525-2-31(以前 BS 6004:2000)

防火性能

阻燃性(单根垂直线缆测试) EN 60332-1-2

额定电压

450/750V

结构参数

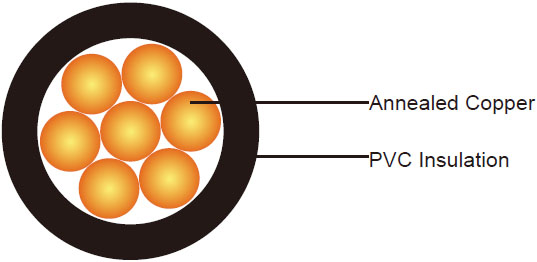

450/750V PVC绝缘无护套防火罩阻燃电力电缆 (单芯) 450/750V PVC绝缘无护套防火罩阻燃电力电缆 (单芯)
导体 H05V-U: 符合BS EN 60228 Class 1固体铜导体
  H05V-R: 符合BS EN 60228 Class 2铜绞线导体
  H05V-K: 符合BS EN 60228 Class 5铜绞线导体
绝缘 符合BS EN 50363-3 TI 1 型PVC

色码

黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。

物理性能和热性能

运转最高温度范围 (PVC) 70°C
最大短路温度(5秒) 160°C
最小弯曲半径 8mm^2以下: 4 x OD
  8mm^2 ~ 12mm^2: 5 x OD
  12mm^2以上: 6 x OD

结构参数

导体  FGD100 07V-U/R/K
芯数x 截面积 导体类型 标称绝缘厚度 最大外径 大约重量
No.xmm²   mm mm kg/km
1x1.5 1 0.7 3.2 21
1x2.5 1 0.8 3.9 33
1x4.0 1 0.8 4.4 49
1x6.0 1 0.8 5.0 69
1x10 1 1.0 6.4 115
1x1.5 2 0.7 3.3 23
1x2.5 2 0.8 4.0 35
1x4.0 2 0.8 4.6 51
1x6.0 2 0.8 5.2 71
1x10 2 1.0 6.7 120
1x16 2 1.0 7.8 170
1x25 2 1.2 9.7 260
1x35 2 1.2 10.9 350
1x50 2 1.4 12.8 480
1x70 2 1.4 14.6 680
1x95 2 1.6 17.1 930
1x120 2 1.6 18.8 1160
1x150 2 1.8 20.9 1430
1x185 2 2.0 23.3 1780
1x240 2 2.2 26.6 2360
1x300 2 2.4 29.6 2940
1x400 2 2.6 33.2 3740
1x500 2 2.8 36.9 4950
1x630 2 2.8 41.1 6300
1x800 2 2.8 45.7 8610
1x1000 2 3.0 51.0 10820
1x1.5 5 0.7 3.4 20
1x2.5 5 0.8 4.1 31
1x4.0 5 0.8 4.8 48
1x6.0 5 0.8 5.3 69
1x10 5 1.0 6.8 121
1x16 5 1.0 8.1 211
1x25 5 1.2 10.2 303
1x35 5 1.2 11.7 417
1x50 5 1.4 13.9 539
1x70 5 1.4 16.0 730
1x95 5 1.6 18.2 900
1x120 5 1.6 20.2 1135
1x150 5 1.8 22.5 1410
1x185 5 2.0 24.9 1845
1x240 5 2.2 28.4 2270

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量(Amp) 根据BS 7671:2008表 4D1A

导体截面积 参考方法 A (附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法 F (在一个有孔径的电缆匣中,垂直或者水平)
相邻分开 以电缆直径为间隔
2根电缆单相交流或者直流电 3根或者4根 电缆三相交 流电 2根电缆单相交流 或者直流 电 3根或者4根 电缆三相交流电 2根电缆 单相交流或者直流电电缆水 平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电电缆水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆紧挨着 2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4.0 26 24 32 28 37 33 - - - - -
6.0 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162
50 119 108 151 134 182 167 196 174 167 219 197
70 151 136 192 171 234 214 251 225 216 281 254
95 182 164 232 207 284 261 304 275 264 341 311
120 210 188 269 239 330 303 352 321 308 396 362
150 240 216 300 262 381 349 406 372 356 456 419
185 273 245 341 296 436 400 463 427 409 521 480
240 321 286 400 346 515 472 546 507 485 615 569
300 367 328 458 394 594 545 629 587 561 709 659
400 - - 546 467 694 634 754 689 656 852 795
500 - - 626 533 792 723 868 789 749 982 920
630 - - 720 611 904 826 1005 905 855 1138 1070
800 - - - - 1030 943 1086 1020 971 1265 1188
1000 - - - - 1154 1058 1216 1149 1079 1420 1337

电压降(A/m) 根据BS 7671:2008表 4D1B

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电
参考方法A和B(封闭在管道或集线箱内) 参考方法C和F(直接用线夹夹住或者暴露于空气中) Ref. Methods A & B (封闭在管道或集线箱内 参考方法C和F (直接用线夹夹住或者暴露于空气中)
电缆相邻分开 电缆间隔分开 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4.0 11 11 11 11 9.5 9.5 9,5 9.5
6.0 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电
参考方法A和B(封闭在管道或集线箱内) 参考方法C和F(直接用线夹夹住或者暴露于空气中) 参考方法 A 和B (封闭在管道或集线箱内 参考方法C和F (直接用线夹夹住或者暴露于空气中)
电缆相邻分开 电缆间隔分开 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
    r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.80 0.33 1.80 1.75 0.20 1.75 1.75 0.29 1.80 1.50 0.29 1.55 1.50 0.175 1.50 1.50 0.25 1.55 1.50 0.32 1.55
35 1.25 1.30 0.31 1.30 1.25 0.195 1.25 1.25 0.28 1.30 1.10 0.27 1.10 1.10 0.170 1.10 1.10 0.24 1.10 1.10 0.32 1.15
50 0.93 0.95 0.3 1.0 0.93 0.19 0.95 0.93 0.28 0.97 0.81 0.26 0.85 0.8 0.165 0.82 0.8 0.24 0.84 0.8 0.32 0.86
70 0.63 0.65 0.29 0.72 0.63 0.185 0.66 0.63 0.27 0.69 0.56 0.25 0.61 0.55 0.16 0.57 0.55 0.24 0.6 0.55 0.31 0.63
95 0.46 0.49 0.28 0.56 0.47 0.18 0.5 0.47 0.27 0.54 0.42 0.24 0.48 0.41 0.155 0.43 0.41 0.23 0.47 0.4 0.31 0.51
120 0.36 0.39 0.27 0.47 0.37 0.175 0.41 0.37 0.26 0.45 0.33 0.23 0.41 0.32 0.15 0.36 0.32 0.23 0.4 0.32 0.3 0.44
150 0.29 0.31 0.27 0.41 0.3 0.175 0.34 0.29 0.26 0.39 0.27 0.23 0.36 0.26 0.15 0.3 0.26 0.23 0.34 0.26 0.3 0.4
185 0.23 0.25 0.27 0.37 0.24 0.17 0.29 0.24 0.26 0.35 0.22 0.23 0.32 0.21 0.145 0.26 0.21 0.22 0.31 0.21 0.3 0.36
240 0.18 0.195 0.26 0.33 0.185 0.165 0.25 0.185 0.25 0.31 0.17 0.23 0.29 0.16 0.145 0.22 0.16 0.22 0.27 0.16 0.29 0.34
300 0.145 0.16 0.26 0.31 0.15 0.165 0.22 0.15 0.25 0.29 0.14 0.23 0.27 0.13 0.14 0.19 0.13 0.22 0.25 0.13 0.29 0.32
400 0.105 0.13 0.26 0.29 0.12 0.16 0.2 0.115 0.25 0.27 0.12 0.22 0.25 0.105 0.14 0.175 0.105 0.21 0.24 0.1 0.29 0.31
500 0.086 0.11 0.26 0.28 0.098 0.155 0.185 0.093 0.24 0.26 0.1 0.22 0.25 0.086 0.135 0.16 0.086 0.21 0.23 0.081 0.29 0.3
630 0.068 0.094 0.25 0.27 0.081 0.155 0.175 0.076 0.24 0.25 0.08 0.22 0.24 0.072 0.135 0.15 0.072 0.21 0.22 0.066 0.28 0.29
800 0.053 - - - 0.068 0.15 0.165 0.061 0.24 0.25 - - - 0.06 0.13 0.145 0.06 0.21 0.22 0.053 0.28 0.29
1000 0.042 - - - 0.059 0.15 0.16 0.05 0.24 0.24 - - - 0.052 0.13 0.14 0.052 0.2 0.21 0.044 0.28 0.28

注:*电缆间距大于一根电缆直径,电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
