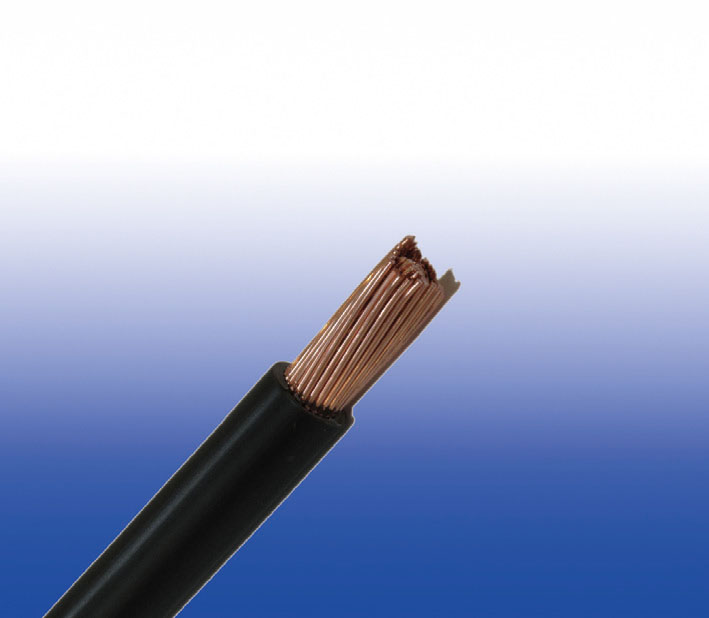

300/500V PVC绝缘无护套防火阻燃电力电缆 (单芯90°C)
FGD100 05V2-U/R/K (CU/PVC 300/500V Class 1/2/5)
BS Code: 2491XHR
HAR Code: H05V2-U, H05V2-R, H05V2-K
应用
该线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电
缆。
标准
- 设计符合BS EN 50525-2-31(以前 BS 6004:2000)
防火性能
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2 |
额定电压
300/500V

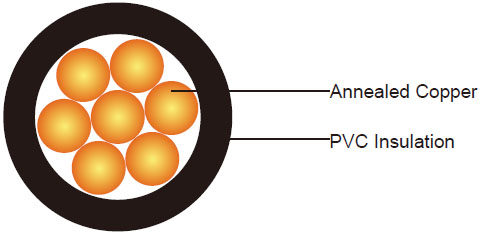

结构参数
| 导体 |
H05V-U: 符合BS EN 60228 Class 1固体铜导体 |
| |
H05V-R: 符合BS EN 60228 Class 2铜绞线导体 |
| |
H05V-K: 符合BS EN 60228 Class 5铜绞线导体 |
| 绝缘 |
PVC Type TI 3根据 BS EN 50363-3 |
色码
黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。上述单色的任何组合的双色是允许的。
物理性能和热性能
| 运转最高温度范围 (PVC) |
90°C |
| 最大短路温度(5秒) |
160°C |
| 最小弯曲半径 |
8mm^2以下: 4 x OD |
| |
8mm^2 ~ 12mm^2: 5 x OD |
| |
12mm^2以上: 6 x OD |
结构参数
| 导体 |
FGD100 05V-U/R/K |
| 芯数x 截面积 |
导体类型 |
标称绝缘厚度 |
最大外径 |
大约重量 |
| No.xmm² |
|
mm |
mm |
kg/km |
| 1x0.50 |
1 |
0.6 |
2.3 |
8 |
| 1x0.75 |
1 |
0.6 |
2.5 |
11 |
| 1x1.0 |
1 |
0.6 |
2.7 |
14 |
| 1x0.50 |
2 |
0.6 |
2.4 |
9 |
| 1x0.75 |
2 |
0.6 |
2.6 |
12 |
| 1x1.0 |
2 |
0.6 |
2.8 |
14 |
| 1x0.50 |
5 |
0.6 |
2.5 |
8 |
| 1x0.75 |
5 |
0.6 |
2.7 |
11 |
| 1x1.0 |
5 |
0.6 |
2.8 |
13 |
电气性能
载流容量(Amp)根据 HD516 Table 7 (a)
| 导体截面积 |
PVC绝缘类型 (HD 21) |
| 单相交流电 |
三相交流电 |
| mm² |
A |
A |
| 0.50 |
3 |
3 |
| 0.75 |
6 |
6 |
| 1.0 |
10 |
10 |
注:
这些值适用于大多数情况。在特殊情况下，如:
(i) 当涉及高温环境时，即超过30°C
(ii) 使用长度较长
(iii) 通风受限
(iv) 当电线被用于其他目的时，设备的自我内部线路。 |
电压降（A/m） 根据BS 7671:2008表 4E1B
| 标称截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或4根电缆三相交流电 |
| 参考方法A和B (附在线槽或导管上) |
参考方法 C, F & G (直接用夹子夹住或暴露在空气中) |
参考方法 A & B (附在线槽或导管上 |
参考方法 C, F & G (直接用夹子夹住或暴露在空气中) |
| 电缆相邻分开 |
电缆间隔分开 |
电缆三相相邻分开 |
电缆水平相邻分开 |
电缆水平隔开 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| mm² |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
| 0.50 |
93 |
93 |
93 |
93 |
80 |
80 |
80 |
80 |
| 0.75 |
62 |
62 |
62 |
62 |
54 |
54 |
54 |
54 |
| 1.0 |
46 |
46 |
46 |
46 |
40 |
40 |
40 |
40 |
