三芯电力电缆-VDE 0276标准

应用

三芯电力线缆的电压的范围从3.8/6.6KV到19/33KV，频率为50Hz。主要应用于电力供应站，室内、室外敷设，管道、隧道内，矿井、竖井中，土壤直埋和海底水中等多种场所，能承受相当的压力和机械外力，轴向拉力。

标准

DIN VDE 0276 Part 620 -622
HD 620 S1

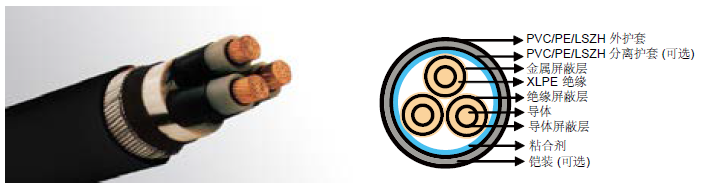

结构

导体: 绞合圆铜导体或铝导体，符合 IEC 60228，VDE 0276 2类/VDE 0295 HD 383. 导体内的所有间隙填充满防水介质，以防止在搬运，安装，运行过程中导体进水。
导体屏蔽:导体屏蔽包含非金属挤压层，紧紧包覆绝缘层的半导体复合层，以排除内部间隙。屏蔽层最小厚度为0.3毫米，最大电阻率不得超过90°C的500欧姆。
绝缘: 挤压XLPE-2XI1型混合物，遵循 DIN VDE 0207 22部分和HD 620.1 标准，具有高度交联，不受污染，避免间隙和耐热性。标称绝缘厚度见表1

表 1. 绝缘厚度

标称绝缘面 积	标称电压下的绝缘厚度
	3.6/6kV (Um=7.2)kV	6/10KV (Um=12KV)	8.7/15KV (Um=17KV)	12/20KV (Um=24KV)	18/30KV (Um=36KV)
mm²	mm	mm	mm	mm	mm
	XLPE	XLPE	XLPE	XLPE	XLPE
35	2.5	3.4	4.5	5.5	-
50	2.5	3.4	4.5	5.5	8.0
70	2.5	3.4	4.5	5.5	8.0
95	2.5	3.4	4.5	5.5	8.0
120	2.5	3.4	4.5	5.5	8.0
150	2.5	3.4	4.5	5.5	8.0
185	2.5	3.4	4.5	5.5	8.0
240	2.6	3.4	4.5	5.5	8.0
300	2.8	3.4	4.5	5.5	8.0
400	3.0	3.4	4.5	5.5	8.0

绝缘屏蔽:
非金属挤压绝缘屏蔽层，交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导体胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，高温环境可达90℃。屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
导体防水层：绝缘屏蔽层覆一层半导体防水层，此防水层可以防止水分的渗出，确保其纵向防水性能。
金属层: 铜丝铠装金属层应用在防水层的外层，最小直径为0.5mm，铜丝，铜带呈螺旋形裹覆，最小厚度为0.1mm。总的屏蔽层面积见表2.金属层提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。同心导体最小截面积遵循DIN VDE 0273 & 0276标准。
总的屏蔽层面积见表2a和2b.

表2a. 铜丝屏蔽总横截面积&和最大直流电阻

电缆标称截面积	总横截面积					铜丝屏蔽下最大直流电阻- 20°C
	3.6/6KV (Um=7.2KV)	6/10KV (Um=12KV)	8.7/15KV (Um=17.5KV)	12/20KV (Um=24KV)	18/30KV (Um=36KV)
mm²	mm²					Ω
70	16	16	16	16	16	1.19
95	16	16	16	16	16	1.19
120	16	16	16	16	16	1.19
150	25	25	25	25	25	0.759
185	25	25	25	25	25	0.759
240	25	25	25	25	25	0.759
300	25	25	25	25	25	0.759
400	35	35	35	35	35	0.271
500	35	35	35	35	35	0.217
630	35	35	35	35	35	0.271

表2b. 铜带屏蔽总横截面积&和最大直流电阻 (0.1mm)

导体的标称横截面	总横截面积 & 最大直流电阻
	3.6/6KV(Um=7.2KV)		6/10KV(Um=12KV)		8.7/15KV(Um=17.5KV)		12/20KV (Um=24KV)		18/30KV (Um=36KV)
	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-  20℃
mm²	mm		mm		mm		mm		mm
70	6.6	2.616	7.23	2.380	8.02	2.145	8.7	1.967	10.5	1.075
95	7.3	2.369	7.91	2.174	8.71	1.975	9.4	1.824	11.2	1.075
120	8.0	2.153	8.64	1.991	9.43	1.823	10.2	1.694	12.0	1.075
150	8.5	2.013	9.19	1.871	9.99	1.722	10.7	1.606	12.5	0.688
185	9.4	1.838	9.88	1.741	10.82	1.590	11.4	1.509	13.2	0.688
240	10.4	1.656	10.96	1.569	11.76	1.463	12.5	1.378	14.3	0.688
300	11.4	1.508	11.84	1.452	12.64	1.361	13.4	1.287	15.2	0.688
400	12.6	1.362	12.92	1.332	13.71	1.254	14.4	1.192	16.2	0.491
500	13.9	1.237	14.34	1.199	15.14	1.136	15.5	1.110	17.7	0.491
630	15.3	1.121	16.68	1.031	16.57	1.038	17.3	0.995	19.1	0.491

分离器/防水层: 金属屏蔽可以覆在非导体防水层带表层，确保此防水层的纵向防水性能。

分离式护套 (铠装线缆): 分离式护套包括一个挤压层，铠装线缆中挤压层材料为PVC，PE或者LSZH。分离式护套厚度见表3.

表3：分离式护套厚度表

线芯直径		内护套近似厚度
mm		mm
>	<
35	45	1.4
45	60	1.6
60	80	1.8
80	-	2.0

铠装线缆:
铠装层的组成
1）双层镀锌钢带应用在内护套层的外层，铠装厚度见表4

表4：镀锌钢带铠装厚度

内径		镀锌钢带铠装厚度
mm		mm
>	<
-	30	0.2
30	70	0.5
70	-	0.8

2）厚度为8.0mm镀锌扁平钢丝铠装包覆在内护套的外层，覆盖率为90%，厚度为0.3mm的镀锌钢带铠装覆在扁平钢丝铠装层的外层，覆盖率为50%。

外护套:
外护套包含一层挤压PE复合物DMP2遵循HD620.1和遵循DIN VDE 0276 Part3部分的2YM3类型，或PVC复合物DMV6遵循HD620.1和遵循DIN VDE0276 Part3的YM5。普通护套厚度为2.5mm(1/500mm 18/30sq 2.6mm)，适用于光照环境下及当地线缆操作的大气环境。

物理特性:

工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD （非金属护套）
30 x OD （铝护套）

表 5. 常规/操作/测试:

额定电压 Uo/U	工作电压 (Um)	测试电压 (rms)
3.6/6KV	8KV	12.5KV
6/10KV	12KV	21KV
8.7/15KV	18KV	30.5KV
12/20KV	24KV	42KV
18/30KV	36KV	63KV

类型编码:
线芯
N 遵循VDE标准 (没有铜导体的缩写)
A AL导体
- 铜导体
绝缘
2X XLPE绝缘
屏蔽
C 同心铜导体
CE 单芯同心铜导体
S 铜丝，铜带屏蔽螺旋缠绕
SE 每芯铜线外围加一层铜带屏蔽，呈螺旋式
(G) 纵向防水屏蔽
铠装
F 镀锌扁平钢丝铠装
G 复合镀锌钢带铠装
B 钢带铠装
R 镀锌圆钢丝铠装

外护套
2Y PE
Y PVC
H LSZH
K 铅护套
KL AL护套

三芯 3.6/6KV (Um=7.2KV)
N2XSEY
NA2XSEY
电缆结构参数

标称截面积	近似导体外 径	绝缘标称厚 度	铜带厚度	铜丝屏蔽面积	近似绝缘外 径	标称护套厚 度	近似外径	近似重量
								Cu	Al
mm²	mm	mm	mm	mm²	mm	mm	mm	kg / km	kg / km
25	6.05	2.5	0.1	16	12.5	1.5	37	2100	1600
35	7.10	2.5	0.1	16	13.5	1.6	39	2500	1800
50	8.25	2.5	0.1	16	14.7	1.6	42	3000	2100
70	9.90	2.5	0.1	16	16.3	1.7	46	3800	2500
95	11.7	2.5	0.1	16	18.1	1.7	50	4800	3000
120	13.1	2.5	0.1	16	19.5	1.8	53	5800	3500
150	14.3	2.5	0.1	25	20.7	1.8	56	6700	3900
185	16.3	2.5	0.1	25	22.7	1.9	60	8100	4600
240	18.7	2.6	0.1	25	25.3	1.9	66	10200	5600
300	20.9	2.8	0.1	25	27.9	2.0	72	12500	6700
400	23.7	3.0	0.1	35	31.1	2.1	80	15600	8200

*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考。

三芯 3.6/6KV (Um=7.2KV) 镀锌钢带铠装
N2XSEYBY
NA2XSEYBY
电缆结构参数

标称截面积	近似导体外 径	绝缘标称厚 度	铜带厚度	铜丝屏蔽面积	近似绝缘外 径	标称铠装厚 度	标称护套厚 度	近似外径	近似重量
									Cu	Al
mm²	mm	mm	mm	mm²	mm	mm	mm	mm	kg / km	kg / km
25	6.05	2.5	0.1	16	12.5	0.5	2.2	39	2800	2300
35	7.10	2.5	0.1	16	13.5	0.5	2.3	42	3200	2600
50	8.25	2.5	0.1	16	14.7	0.5	2.4	45	3800	2900
70	9.90	2.5	0.1	16	16.3	0.5	2.5	49	4700	3400
95	11.7	2.5	0.1	16	18.1	0.5	2.6	53	5800	4000
120	13.1	2.5	0.1	16	19.5	0.5	2.7	56	6800	4600
150	14.3	2.5	0.1	25	20.7	0.5	2.8	59	7900	5100
185	16.3	2.5	0.1	25	22.7	0.8	2.9	64	9400	5900
240	18.7	2.6	0.1	25	25.3	0.8	3.1	70	11700	7000
300	20.9	2.8	0.1	25	27.9	0.8	3.3	76	14100	8300
400	23.7	3.0	0.1	35	31.1	0.8	3.6	85	18300	10900

*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考。

三芯 3.6/6KV (Um=7.2KV)镀锌扁平钢丝铠装+钢带铠装
N2XSEYFGbY
NA2XSEYFGbY
电缆结构参数

标称截面积	近似导体外 径	绝缘标称厚 度	铜带厚度	铜丝屏蔽面积	近似绝缘外 径	标称铠装厚 度	标称护套厚 度	近似外径	近似重量
									Cu	Al
mm²	mm	mm	mm	mm²	mm	mm	mm	mm	kg / km	kg / km
25	6.05	2.5	0.1	16	12.5	0.8	2.2	40	2900	2400
35	7.10	2.5	0.1	16	13.7	0.8	2.3	42	3300	2700
50	8.25	2.5	0.1	16	14.7	0.8	2.4	45	3900	3000
70	9.90	2.5	0.1	16	16.3	0.8	2.5	49	4900	3600
95	11.7	2.5	0.1	16	18.1	0.8	2.6	53	6000	4200
120	13.1	2.5	0.1	16	19.5	0.8	2.7	56	7000	4700
150	14.3	2.5	0.1	25	20.7	0.8	2.8	59	8100	5200
185	16.3	2.5	0.1	25	22.7	0.8	2.9	64	9600	6100
240	18.7	2.6	0.1	25	25.3	0.8	3.1	70	11900	7200
300	20.9	2.8	0.1	25	27.9	0.8	3.3	76	14300	8600
400	23.7	3.0	0.1	35	31.1	0.8	3.6	84	17700	10300

*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考。

电气性能参数

标称 截面积	直流电阻 CU / AL	交流电阻 CU / AL	额定短路电 流CU / AL 1 sec	电容	充电电流	铜丝屏蔽短路额定电流 1 sec	铜带屏蔽短路额定电流 1 sec	电抗	电感
mm²	µΩ/m	µΩ/m	kA	pF/m	mA/m	kA	kA	µΩ/m	nH/m
25	727/1200	927/1538	3.6/2.3	272	0.33	2.6	0.4	116	370
35	524/868	668/1113	5.0/3.2	301	0.36	2.6	0.5	108	350
50	387/641	494/822	6.8/4.4	332	0.40	2.6	0.5	102	330
70	268/443	343/568	9.8/6.3	383	0.46	2.6	0.6	97	310
95	193/320	248/410	13.3/8.5	432	0.52	2.6	0.6	92	290
120	153/253	196/325	17.2/11.0	474	0.57	2.6	0.7	89	280
150	124/206	159/265	21.2/13.5	511	0.61	4.3	0.7	87	280
185	99.1/164	128/211	26.6/17.0	562	0.67	4.3	0.8	86	270
240	75.4/125	98/161	34.9/22.3	602	0.72	4.3	0.9	83	260
300	60.1/100	80/130	43.8/28.0	622	0.75	4.3	1.0	82	260
400	47.0/77.8	64/102	57.3/36.6	648	0.78	5.8	1.1	80	250

三芯 6/10KV (Um=12KV)
三芯  8.7/15KV (Um=17.5KV)
三芯 12/20KV (Um=24KV)
三芯 18/30KV (Um=36KV)
三芯额定电流 1.8/3KV(Um=7.2 )KV to 26/35KV(Um=42KV)
