N2XS2Y中压电力电缆

N2XS2Y中压电力电缆

应用

该电缆通常用于风力发电场，适合安装在室内和电缆管道、室外、地下和水中，也可安装在工业电缆桥架、开关板和发电站。

标准

IEC 60502
DIN VDE 0276 part 620
HD 620 S1

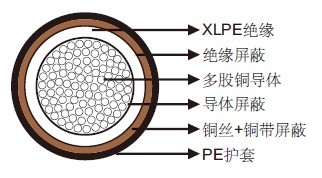

结构

导体：HD 383标准多股裸铜导体。
导体屏蔽：半导材料。
绝缘：XLPE，HD 620.1标准PE-材料 DIX8。
绝缘屏蔽：半导材料。
带：导电材料。
屏蔽：铜丝编织与一或两层带螺旋缠绕。
带：分隔带。
护套：PE，HD 620.1标准DMP2。

技术数据

电压U0/U（Um） 6/10 kV，12/20 kV，18/30 kV
工作温度 -20℃~+90℃
最小弯曲半径 15×OD
短路温度 250℃

尺寸和重量

6/10 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×35 rm/16 25.5 910
1×50 rm/16 26.5 990
1×70 rm/16 28.5 1205
1×95 rm/16 29.5 1520
1×120 rm/16 31.5 1760
1×150 rm/16 32.5 2020
1×150 rm/25 32.5 2130
1×185 rm/16 34.5 2360
1×185 rm/25 34.5 2470
1×240 rm/16 36.5 2960
1×240 rm/25 36.5 3020
1×300 rm/25 38.5 3630
1×400 rm/35 42.5 4560
1×500 rm/35 45.5 5580

12/20 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×35 rm/16 27.5 960
1×50 rm/16 28.5 1160
1×70 rm/16 30.5 1410
1×95 rm/16 31.5 1670
1×120 rm/16 33.5 1960
1×150 rm/16 34.5 2220
1×150 rm/25 34.5 2310
1×185 rm/16 36.5 2620
1×185 rm/25 36.5 2670
1×240 rm/16 39.0 3160
1×240 rm/25 39.0 3270
1×300 rm/25 41.0 3880
1×400 rm/35 44.5 4820
1×500 rm/35 47.5 5860

18/30 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×50 rm/16 35.5 1410
1×70 rm/16 37.5 1660
1×95 rm/16 38.5 1970
1×120 rm/16 40.5 2220
1×150 rm/25 41.5 2650
1×185 rm/25 43.5 2980
1×240 rm/25 45.5 3570
1×300 rm/25 48.5 4220
1×400 rm/25 51.5 5170
1×500 rm/25 54.5 6260
