H07ZZ-F & UL/CSA 600V EPR绝缘XLEVA护套抗扭电缆

H07ZZ-F & UL/CSA 600V EPR绝缘XLEVA护套抗扭风力电缆

应用

该无卤电缆增加了抗扭转应用,耐磨且温度范围广,耐UV和臭氧,专为风力涡轮设计。

标准

UL/CSA 22.2
UL 758
HD 22.13

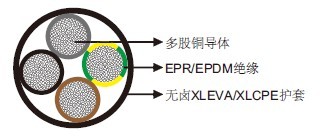

结构

导体:DIN VDE 0295/HD 383/IEC 60228标准class 5多股退火裸铜导体。
绝缘:特殊高温热固EPR。基于EPDM特殊交联改进EI8和EI7可选。
护套:特殊无卤热固XLEVA。基于CPE高机械性能特殊交联EM8合成无卤橡胶可选。

技术数据

电压Uo/U(Um) CENELEC 450/750V;UL/CSA 600V
工作温度 -40℃~+90℃
最大允许拉伸负荷 15 N/mm²
最小弯曲半径 移动状态:6×OD;固定状态:4×OD
扭转应用 +/-150°/m
短路温度 250℃
阻燃 IEC 60332-1/IEC 60332-3
无卤 IEC 60754
烟密度 LSF EN 61034/IEC 61034
防油
耐臭氧
耐UV
防水
耐冲击

尺寸和重量

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×25 13.5 371
1×35 15.0 482
1×50 18.7 730
1×70 19.3 888
1×95 23.0 1220
1×120 25.5 1540
1×150 28.8 1810
1×185 31.4 2210
1×240 33.8 2750
1×300 37.7 3520
1×400 41.4 4510
3×120 56.0 5200
3×150 61.5 6400
3×240 72.0 9780
3×25 30.0 1420
3×35 35.3 1850
3×50 39.8 2480
3×70 43.8 3180
3×95 49.0 4260
3×120 52.8 5490
4G25 32.8 1870
4G35 36.3 2320
4G50 42.5 3150
4G70 48.2 4240
4G95 53.5 5480
4G120 58.3 6950

G:带黄/绿接地线
×:不带黄/绿接地线
