A-DQ(ZN)BH/I-DQ(ZN)BH光缆
应用
该光缆作为中心束管式或绞合式光缆，适合建筑物和设施室内外布线。标准
DIN VDE 0888EN 187000
IEC 60794
ISO 11801
EN 50173-1

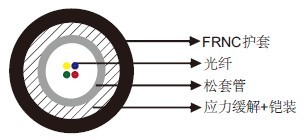

结构
光纤类型：松套管。应力缓解：芳纶纱。
铠装：玻璃纤维。
护套：FRNC。
技术数据
| 工作温度 | -20℃~+60℃ |
|---|---|
| 最小弯曲半径 | 150mm |
| 阻燃 | IEC 60332-1/IEC 60332-3 |
| 无卤 | IEC 60754 |
| 腐蚀性气体 | EN 50267-2/ IEC 60754 |
| 烟密度 | IEC 61034 |
| 耐UV | Yes |
| 纵向水密 | Yes |
尺寸和重量
A-DQ(ZN)BH, 中心束管式
| 结构 | 光纤类型 | 标称外径 | 标称重量 |
|---|---|---|---|
| 光纤数量 | - | mm | kg/km |
| 4~12 | 多模 G50/125 | 10.0 | 125 |
| 4~12 | 多模 G62.5/125 | 10.0 | 125 |
| 4~12 | 单模 E9/125 | 10.0 | 125 |
| 16~24 | 多模 G50/125 | 10.0 | 145 |
| 16~24 | 多模 G62.5/125 | 10.0 | 145 |
| 16~24 | 单模 E9/125 | 10.0 | 145 |
A-DQ(ZN)BH, 绞合式
| 结构 | 光纤类型 | 每芯光纤数量 | 标称外径 | 标称重量 |
|---|---|---|---|---|
| 光纤数量 | - | - | mm | kg/km |
| 6~36 | 多模 G50/125 | 6 | 13 | 160 |
| 6~36 | 多模 G62.5/125 | 6 | 13 | 160 |
| 6~36 | 单模 E9/125 | 6 | 13 | 160 |
| 8~48 | 多模 G50/125 | 8 | 13 | 160 |
| 8~48 | 多模 G62.5/125 | 8 | 13 | 160 |
| 8~48 | 单模 E9/125 | 8 | 13 | 160 |
| 12~72 | 多模 G50/125 | 12 | 13 | 160 |
| 12~72 | 多模 G62.5/125 | 12 | 13 | 160 |
| 12~72 | 单模 E9/125 | 12 | 13 | 160 |
| 42~48 | 多模 G50/125 | 6 | 14.5 | 210 |
| 42~48 | 多模 G62.5/125 | 6 | 14.5 | 210 |
| 42~48 | 单模 E9/125 | 6 | 14.5 | 210 |
| 56~64 | 多模 G50/125 | 8 | 14.5 | 210 |
| 56~64 | 多模 G62.5/125 | 8 | 14.5 | 210 |
| 56~64 | 单模 E9/125 | 8 | 14.5 | 210 |
| 84~96 | 多模 G50/125 | 12 | 14.5 | 210 |
| 84~96 | 多模 G62.5/125 | 12 | 14.5 | 210 |
| 84~96 | 单模 E9/125 | 12 | 14.5 | 210 |
