(N)TSCGEHXOEU中压LSOH 抗扭电缆

(N)TSCGEHXOEU中压LSOH 抗扭电缆

应用

该LSOH电缆专为风力涡轮特殊应用条件而设计，用于中压大能率的经济传输。

标准

DIN VDE 0250 Part 813

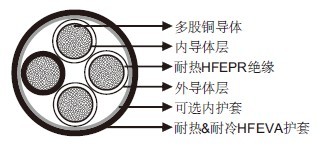

结构

导体：DIN VDE 0295 IEC 60228标准class 5多股镀锡/裸铜导体。
内导体层：半导无卤橡胶材料。
绝缘：基于EPR的无卤耐热绝缘。
外导体层：半导橡胶材料。
可选内护套：挤出式特殊橡胶材料。
护套：基于EVA的无卤特殊橡胶材料。

技术数据

电压Uo/U（Um） 8.7/15 kV，12/20 kV,18/30 kV,20/35 kV
工作温度 -40℃~+90℃
最小弯曲半径 10×OD
扭转应用 +/100°/m
最大允许拉伸负荷 15N/mm²
短路温度 250℃
阻燃 DIN EN 60332-1
无卤 IEC 60754
腐蚀性气体 DIN EN 50267-2-3
烟密度 DIN EN 50268-2
防油 是
耐臭氧 是
耐UV 是
无硅 是

尺寸和重量

8.7/15kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×50/50 51.5 4050
3×70/70 57.5 5250
3×95+3×16.7 57.5 5600

12/20kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 51.5 3400
3×35/35 54.5 4000
3×50/50 56.5 4700
3×70/70 59.0 5700
3×95/95 65.5 6900

18/30kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 67.5 5300
3×35/35 67.5 5600
3×50/50 69.5 6300
3×70/70 71.5 7100
3×95/95 76.5 8500

20/35 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 73.0 6100
3×35/35 73.0 6500
3×50/50 73.0 6800
3×70/70 76.0 7900
3×95/95 78.0 9100
