400?/204℃ EPDM绝缘EPDM护套扁平潜油泵电缆

400?/204℃ EPDM绝缘EPDM护套扁平潜油泵电缆

应用

该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。

标准

IEEE Std. 1018
API RP 11S5
API RP 11S6

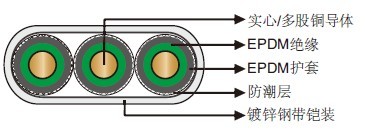

结构

导体：
实心/多股铜导体。
绝缘：
EPDM绝缘。
护套：
EPDM橡胶。每根绝缘导体有单独的护套或三根导体平行置于一个共同的护套中。
防潮层：
防潮带和编织，用于流体防护和环形加固。
铠装：
镀锌钢带铠装。

尺寸和重量

3KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYEE-204-3kV-3G10S - 10 0.14 3.556 0.075 1.9 1.55×0.54 39.3×13.8 793 1180
QYEE-204-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.64×0.57 41.6×14.5 901 1341
QYEE-204-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.70×0.59 43.3×15.1 985 1466
QYEE-204-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.81×0.63 46.0×16.0 1134 1688
QYEE-204-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.89×0.66 47.9×16.6 1245 1853
QYEE-204-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 2.03×0.71 51.7×17.9 1487 2213
QYEE-204-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 2.16×0.75 54.9×19.0 1717 2555
QYEE-204-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 2.49×0.86 63.2×21.8 2390 3557
QYEE-204-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 2.68×0.92 68.1×23.4 2841 4229

5KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYEE-204-5kV-3G10S - 10 0.14 3.556 0.09 2.3 1.68×0.59 42.6×14.9 865 1287
QYEE-204-5kV-3G6 6 13.3 0.162 4.115 0.09 2.3 1.77×0.62 44.9×15.6 975 1451
QYEE-204-5kV-3G16S - 16 0.178 4.521 0.09 2.3 1.83×0.64 46.6×16.2 1061 1579
QYEE-204-5kV-3G4 4 21.1 0.204 5.182 0.09 2.3 1.94×0.67 49.3×17.1 1212 1804
QYEE-204-5kV-3G25S - 25 0.222 5.639 0.09 2.3 2.02×0.70 51.2×17.7 1325 1971
QYEE-204-5kV-3G2 2 33.6 0.258 6.553 0.09 2.3 2.17×0.75 55.0×19.0 1570 2336
QYEE-204-5kV-3G1 1 42.4 0.289 7.341 0.09 2.3 2.29×0.79 58.3×20.1 1802 2682
QYEE-204-5kV-3G1/0 1/0 53.5 0.368 9.347 0.09 2.3 2.62×0.90 66.6×22.9 2483 3696
QYEE-204-5kV-3G2/0 2/0 67.4 0.414 10.516 0.09 2.3 2.81×0.96 71.4×24.5 2939 4374

其他导体规格可选。
