284℉/140℃ EPDM绝缘NBR护套圆形潜油泵电缆

284℉/140℃ EPDM绝缘NBR护套圆形潜油泵电缆

应用

该电缆适用于石油行业,可向潜油电泵机组输送电能,适合石油工业井下安装。

标准

IEEE Std. 1018
API RP 11S5
API RP 11S6

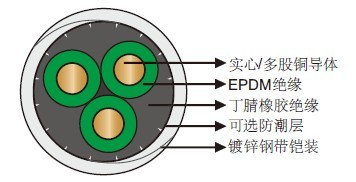

结构

导体:
实心/多股铜导体。
绝缘:
EPDM绝缘。
可选防潮层:
带,编织,带和编织,或挤出式防潮层,用于流体防护和环形加固。
护套:
耐油丁腈橡胶。
铠装:
镀锌钢带铠装。

尺寸和重量

3KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYENY-140-3kV-3G10S - 10 0.14 3.556 0.075 1.9 1.03 26.1 661 983
QYENY-140-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.09 27.8 763 1135
QYENY-140-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.14 29.0 843 1254
QYENY-140-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.22 31.0 985 1465
QYENY-140-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.27 32.3 1091 1623
QYENY-140-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 1.38 35.1 1323 1969
QYENY-140-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 1.47 37.4 1544 2298
QYENY-140-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 1.71 43.4 2197 3269
QYENY-140-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 1.84 46.8 2635 3922

5KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYENY-140-5kV-3G10S - 10 0.14 3.556 0.09 2.3 1.12 28.5 724 1077
QYENY-140-5kV-3G6 6 13.3 0.162 4.115 0.09 2.3 1.19 30.2 828 1232
QYENY-140-5kV-3G16S - 16 0.178 4.521 0.09 2.3 1.24 31.4 910 1354
QYENY-140-5kV-3G4 4 21.1 0.204 5.182 0.09 2.3 1.31 33.4 1054 1568
QYENY-140-5kV-3G25S - 25 0.222 5.639 0.09 2.3 1.37 34.7 1162 1729
QYENY-140-5kV-3G2 2 33.6 0.258 6.553 0.09 2.3 1.47 37.4 1397 2079
QYENY-140-5kV-3G1 1 42.4 0.289 7.341 0.09 2.3 1.57 39.8 1622 2413
QYENY-140-5kV-3G1/0 1/0 53.5 0.368 9.347 0.09 2.3 1.80 45.7 2281 3395
QYENY-140-5kV-3G2/0 2/0 67.4 0.414 10.516 0.09 2.3 1.94 49.2 2725 4055
