205?/96℃ PP绝缘NBR护套扁平潜油泵电缆

205?/96℃ PP绝缘NBR护套扁平潜油泵电缆

应用

该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。

标准

IEEE Std. 1019
API RP 11S5
API RP 11S6

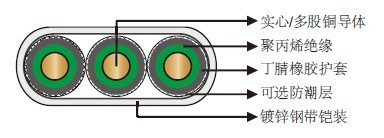

结构

导体：
实心/多股铜导体。
绝缘：
聚丙烯绝缘。
护套：
耐油丁腈橡胶。每根绝缘导体有单独的护套或三根导体平行置于一个共同的护套中。
可选防潮层：
带，编织，带和编织，或挤出式防潮层，用于流体防护和环形加固。
铠装：
镀锌钢带铠装。

尺寸和重量

3KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPN-96-3kV-3G10S - 10 0.14 3.556 0.075 1.9 1.59×0.56 40.5×14.2 840 1249
QYPN-96-3kV-3G6 6 13.3 0.162 4.115 0.075 1.9 1.68×0.59 42.8×14.9 952 1416
QYPN-96-3kV-3G16S - 16 0.178 4.521 0.075 1.9 1.75×0.61 44.5×15.5 1040 1547
QYPN-96-3kV-3G4 4 21.1 0.204 5.182 0.075 1.9 1.86×0.65 47.2×16.4 1194 1776
QYPN-96-3kV-3G25S - 25 0.222 5.639 0.075 1.9 1.93×0.67 49.1×17.0 1308 1947
QYPN-96-3kV-3G2 2 33.6 0.258 6.553 0.075 1.9 2.08×0.72 52.9×18.3 1557 2318
QYPN-96-3kV-3G1 1 42.4 0.289 7.341 0.075 1.9 2.21×0.76 56.1×19.4 1793 2669
QYPN-96-3kV-3G1/0 1/0 53.5 0.368 9.347 0.075 1.9 2.54×0.87 64.4×22.2 2483 3695
QYPN-96-3kV-3G2/0 2/0 67.4 0.414 10.516 0.075 1.9 2.73×0.94 69.3×23.8 2944 4381

5KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPN-96-5kV-3G10S - 10 0.14 3.556 0.09 2.3 1.72×0.60 43.8×15.3 927 1380
QYPN-96-5kV-3G6 6 13.3 0.162 4.115 0.09 2.3 1.81×0.63 46.1×16.0 1043 1552
QYPN-96-5kV-3G16S - 16 0.178 4.521 0.09 2.3 1.88×0.65 47.8×16.6 1133 1686
QYPN-96-5kV-3G4 4 21.1 0.204 5.182 0.09 2.3 1.99×0.69 50.5×17.5 1291 1922
QYPN-96-5kV-3G25S - 25 0.222 5.639 0.09 2.3 2.06×0.71 52.4×18.1 1409 2096
QYPN-96-5kV-3G2 2 33.6 0.258 6.553 0.09 2.3 2.21×0.76 56.2×19.4 1663 2475
QYPN-96-5kV-3G1 1 42.4 0.289 7.341 0.09 2.3 2.34×0.81 59.5×20.5 1904 2834
QYPN-96-5kV-3G1/0 1/0 53.5 0.368 9.347 0.09 2.3 2.67×0.92 67.8×23.3 2606 3878
QYPN-96-5kV-3G2/0 2/0 67.4 0.414 10.516 0.09 2.3 2.86×0.98 72.6×24.9 3074 4575
