176℉/80℃ PP绝缘HDPE护套圆形潜油泵电缆

176℉/80℃ PP绝缘HDPE护套圆形潜油泵电缆

应用

该电缆适用于石油行业,可向潜油电泵机组输送电能,适合石油工业井下安装。

标准

IEEE Std. 1019
API RP 11S5
API RP 11S6

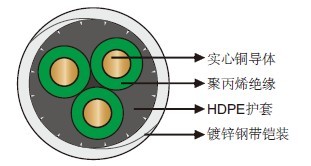

结构

导体:
带聚粘结层的实心裸铜导体。
绝缘:
聚丙烯绝缘。
护套:
HDPE护套。
铠装:
镀锌钢带铠装。

尺寸和重量

3KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPHY-80-4kV-3G6 6 13.3 0.16 4.1 0.075 1.9 1.1 26.8 860 1280
QYPHY-80-4kV-3G4 4 21.1 0.20 5.1 0.075 1.9 1.1 29.1 1080 1607
QYPHY-80-4kV-3G2 2 33.5 0.26 6.6 0.075 1.9 1.3 32.6 1420 2113
QYPHY-80-4kV-3G1 1 42.4 0.29 7.4 0.075 1.9 1.3 33.8 1640 2440

4KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPHY-80-4kV-3G6 6 13.3 0.16 4.1 0.08 2.1 1.1 27.7 900 1339
QYPHY-80-4kV-3G4 4 21.1 0.20 5.1 0.08 2.1 1.2 30.0 1120 1666
QYPHY-80-4kV-3G2 2 33.5 0.26 6.6 0.08 2.1 1.3 33.5 1460 2172
QYPHY-80-4kV-3G1 1 42.4 0.29 7.4 0.08 2.1 1.4 34.6 1680 2500

5KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPHY-80-4kV-3G6 6 13.3 0.16 4.1 0.09 2.3 1.1 28.5 930 1384
QYPHY-80-4kV-3G4 4 21.1 0.20 5.1 0.09 2.3 1.2 30.9 1160 1726
QYPHY-80-4kV-3G2 2 33.5 0.26 6.6 0.09 2.3 1.4 34.3 1500 2232
QYPHY-80-4kV-3G1 1 42.4 0.29 7.4 0.09 2.3 1.4 35.5 1720 2559
