176℉/80℃ PP绝缘HDPE护套扁平潜油泵电缆

176℉/80℃ PP绝缘HDPE护套扁平潜油泵电缆

应用

该电缆适用于石油行业,可向潜油电泵机组输送电能,适合石油工业井下安装。

标准

IEEE Std. 1019
API RP 11S5
API RP 11S6

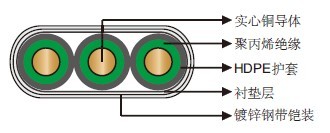

结构

导体:
带聚粘结层的实心裸铜导体。
绝缘:
聚丙烯绝缘。
护套:
HDPE护套。
带:
螺旋衬垫带。
铠装:
镀锌钢带铠装。

尺寸和重量

3KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPH-80-3kV-3G6 6 13.3 0.16 4.1 0.075 1.9 1.5 x 0.6 39.2 x 14.4 850 1265
QYPH-80-3kV-3G4 4 21.1 0.20 5.1 0.075 1.9 1.7 x 0.6 42.4 x 15.5 1060 1577
QYPH-80-3kV-3G2 2 33.5 0.26 6.6 0.075 1.9 1.8 x 0.7 46.5 x 16.9 1360 2023
QYPH-80-3kV-3G1 1 42.4 0.29 7.4 0.075 1.9 1.9 x 0.7 48.9 x 17.7 1560 2321

4KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPH-80-4kV-3G6 6 13.3 0.16 4.1 0.08 2.1 1.6 x 0.6 40.4 x 14.8 880 1309
QYPH-80-4kV-3G4 4 21.1 0.20 5.1 0.08 2.1 1.7 x 0.6 43.6 x 15.9 1090 1622
QYPH-80-4kV-3G2 2 33.5 0.26 6.6 0.08 2.1 1.9 x 0.7 47.7 x 17.3 1390 2068
QYPH-80-4kV-3G1 1 42.4 0.29 7.4 0.08 2.1 2.0 x 0.7 50.1 x 18.1 1590 2366

5KV

电缆型号 导体规格 导体外径 绝缘厚度 总外径 重量
AWG mm² inches mm Inches mm Inches mm lbs/kft kg/km
QYPH-80-5kV-3G6 6 13.3 0.16 4.1 0.09 2.3 1.6 x 0.6 41.6 x 15.2 910 1354
QYPH-80-5kV-3G4 4 21.1 0.20 5.1 0.09 2.3 1.8 x 0.6 44.8 x 16.3 1120 1666
QYPH-80-5kV-3G2 2 33.5 0.26 6.6 0.09 2.3 1.9 x 0.7 48.9 x 17.7 1420 2113
QYPH-80-5kV-3G1 1 42.4 0.29 7.4 0.09 2.3 2.0 x 0.7 51.3 x 18.5 1620 2410

其他导体规格可选。
