Type W两芯圆形移动电力电缆2kV

应用

该电缆适合不需要裸接地线的一般应用。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

导体:多股镀锡退火铜导体。
绝缘:乙丙橡胶(EPR)。
护套:黑色加强型重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

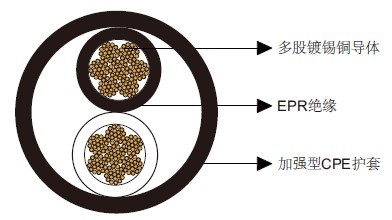

Type W两芯圆形移动矿用电力电缆2kV

可选项

其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/kcmil - inch mm inch mm inch mm lbs/kft kg/km A
2×8 166 0.06 1.5 0.110 2.8 0.83 21.1 391 581 72
2×6 259 0.06 1.5 0.125 3.2 0.94 23.9 571 849 95
2×4 412 0.06 1.5 0.140 3.6 1.07 27.3 793 1180 127
2×2 259 0.06 1.5 0.155 3.9 1.26 32.1 1142 1699 167
2×1/0 414 0.08 2.0 0.170 4.3 1.51 38.3 1693 2520 217
2×2/0 522 0.08 2.0 0.170 4.3 1.65 41.9 1908 2840 250
2×3/0 658 0.08 2.0 0.190 4.8 1.77 45.0 2600 3870 286
2×4/0 829 0.08 2.0 0.190 4.8 1.92 48.8 2675 3980 328
2×250 973 0.095 2.4 0.205 5.2 2.10 53.3 3434 5110 363

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
