Type W两芯扁平移动电力电缆2kV
应用
该扁平电缆适用于直流采矿设备,如直流穿梭车,钻,截煤和装载机。标准
ICEA S-75-381/NEMA WC 58ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

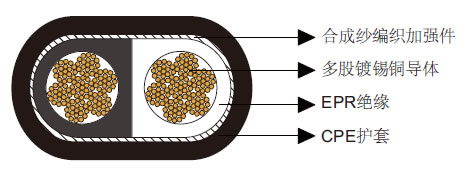

结构
导体: 多股镀锡退火铜导体。绝缘: 乙丙橡胶(EPR)。
加强件: 合成纱。
护套: 黑色重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)
可选项
其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。
机械和热性能
最小弯曲半径:6×OD
导体最高工作温度:+90℃
尺寸和重量
结构 | 股数 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 高×宽 |
标称重量 | 电流 | ||||
---|---|---|---|---|---|---|---|---|---|---|
芯数×AWG/kcmil | - | inch | mm | inch | mm | inch | mm | lbs/kft | kg/km | A |
2×8 | 133 | 0.06 | 1.5 | 0.080 | 2.0 | 0.51×0.84 | 13.0×21.3 | 340 | 506 | 72 |
2×6 | 133 | 0.06 | 1.5 | 0.080 | 2.0 | 0.56×0.93 | 14.2×23.6 | 440 | 655 | 95 |
2×4 | 259 | 0.06 | 1.5 | 0.095 | 2.4 | 0.61×1.05 | 15.5×26.7 | 550 | 818 | 127 |
2×3 | 259 | 0.06 | 1.5 | 0.095 | 2.4 | 0.68×1.14 | 17.3×29.0 | 675 | 1005 | 145 |
2×2 | 259 | 0.06 | 1.5 | 0.095 | 2.4 | 0.73×1.24 | 18.5×31.5 | 810 | 1205 | 167 |
2×1 | 259 | 0.08 | 2.0 | 0.110 | 2.8 | 0.81×1.40 | 20.6×35.6 | 1020 | 1520 | 191 |
2×1/0 | 259 | 0.08 | 2.0 | 0.125 | 3.2 | 0.93×1.51 | 23.6×38.2 | 1265 | 1880 | 217 |
2×2/0 | 329 | 0.08 | 2.0 | 0.125 | 3.2 | 0.99×1.63 | 25.1×41.4 | 1515 | 2255 | 250 |
2×3/0 | 413 | 0.08 | 2.0 | 0.140 | 3.6 | 1.03×1.77 | 26.2×45.0 | 1810 | 2694 | 286 |
2×4/0 | 532 | 0.08 | 2.0 | 0.140 | 3.6 | 1.10×1.89 | 27.9×48.0 | 2175 | 3237 | 328 |
电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
