Type W五芯圆形移动电力电缆2kV
应用
Type W五芯圆形移动电力电缆2kV电缆应用于移动采矿设备，如连续采煤机、 钻、截煤机、装载车和交流穿梭车。Type W电缆适合无需裸接地线的应用。
标准
- ICEA S-75-381/NEMA WC 58
- ASTM B 172
- ASTM B 33
- CAN/CSA C22.2 No. 96

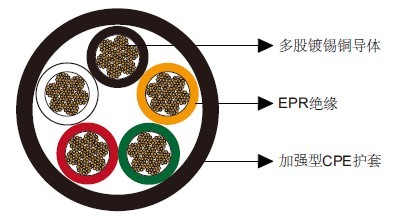

结构
| 导体 |
多股镀锡退火铜导体。 |
| 绝缘 |
乙丙橡胶（EPR）。。 |
| 加强件 |
聚酯纤维编织层，包覆于绝缘与护套之间以增强机械强度。 |
| 护套 |
黑色重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套） |
可选项
| 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。 |
| 中间有加强纤维的双层护套可根据要求定制。 |
机械和热性能
- 最小弯曲半径：6×OD
- 导体最高工作温度：+90℃
尺寸和重量
| 结构 |
股数 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
| 芯数×AWG/kcmil |
- |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
| 5×8 |
133 |
0.06 |
1.5 |
0.140 |
3.6 |
1.07 |
27.2 |
776 |
1154 |
50 |
| 5×6 |
133 |
0.06 |
1.5 |
0.155 |
3.9 |
1.24 |
31.5 |
1024 |
1524 |
68 |
| 5×4 |
259 |
0.06 |
1.5 |
0.155 |
3.9 |
1.36 |
35.2 |
1432 |
2131 |
88 |
| 5×2 |
259 |
0.06 |
1.5 |
0.170 |
4.3 |
1.56 |
39.8 |
2051 |
3052 |
116 |
| 5×1 |
259 |
0.06 |
1.5 |
0.190 |
4.8 |
1.85 |
47.1 |
2665 |
3967 |
136 |
| 5×1/0 |
266 |
0.08 |
2.0 |
0.205 |
5.2 |
1.98 |
50.4 |
3406 |
5069 |
150 |
| 5×2/0 |
342 |
0.08 |
2.0 |
0.205 |
5.2 |
2.13 |
54.1 |
3596 |
5351 |
172 |
| 5×3/0 |
418 |
0.08 |
2.0 |
0.220 |
5.6 |
2.27 |
57.6 |
4728 |
7035 |
200 |
| 5×4/0 |
532 |
0.08 |
2.0 |
0.220 |
5.6 |
2.46 |
62.6 |
5512 |
8203 |
230 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
