Type W四芯圆形移动电力电缆2kV

应用

该电缆应用于移动采矿设备,如连续采煤机、 钻、截煤机、装载车和交流穿梭车。Type W电缆适合无需裸接地线的应用.

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

Type W四芯圆形移动电力电缆2kV

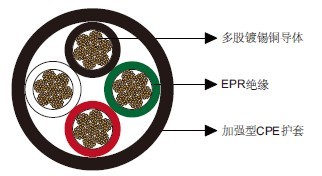

结构

导体:多股镀锡退火铜导体。
绝缘:乙丙橡胶(EPR)。
护套:黑色加强型重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

可选项

其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- inch mm inch mm inch mm lbs/kft kg/km A
4×8 133 0.06 1.5 0.125 3.2 0.99 25.2 670 997 54
4×6 133 0.06 1.5 0.140 3.6 1.10 27.9 838 1247 72
4×4 259 0.06 1.5 0.155 3.9 1.27 32.3 1174 1747 93
4×3 259 0.06 1.5 0.155 3.9 1.34 34.0 1377 2049 106
4×2 259 0.06 1.5 0.170 4.3 1.48 37.6 1701 2531 122
4×1 259 0.08 2.0 0.190 4.8 1.68 42.7 2192 3262 143
4×1/0 266 0.08 2.0 0.190 4.8 1.79 45.5 2549 3793 165
4×2/0 342 0.08 2.0 0.190 4.8 1.93 49.0 3078 4581 192
4×3/0 418 0.08 2.0 0.205 5.2 2.07 52.6 3685 5485 221
4×4/0 532 0.08 2.0 0.220 5.6 2.26 57.4 4540 6758 255
4×250 627 0.095 2.4 0.235 6.0 2.66 67.6 5746 8553 280
4×350 888 0.095 2.4 0.250 6.4 2.98 75.7 7574 11275 335
4×500 1221 0.095 2.4 0.280 7.1 3.40 86.4 10376 15441 395

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
