Type SHD-PCG三芯圆形移动电力电缆2kV

应用

该重型电缆适用于长臂采煤机，包含三根屏蔽电力线，三根非屏蔽控制线和一根地线。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

结构

导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
T镀锡铜/织物编织。
控制组（3根导线）：
镀锡铜导体，EPR绝缘和热固型护套。绝缘颜色：黑、白和红。
接地线：
镀锡铜导体，位于电缆中心。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。

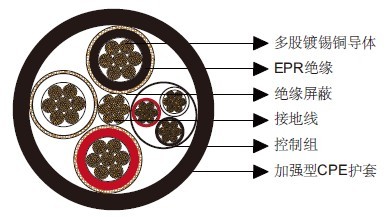

SHD-PCG三芯圆形矿用电缆2kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径：6×OD
导体最高工作温度：+90℃

尺寸和重量

结构 股数 接地线规 格 控制线规 格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil 		- AWG/
kcmil 		AWG/
kcmil 		inch mm inch mm inch mm lbs
/kft 		kg/km A
3×1/0 259 3 8 0.08 2.0 0.205 5.2 2.05 52.1 3092 4602 211
3×2/0 329 2 8 0.08 2.0 0.220 5.6 2.25 57.1 3698 5503 243
3×3/0 413 1 8 0.08 2.0 0.220 5.6 2.32 58.9 4295 6392 279
3×4/0 532 1/0 8 0.08 2.0 0.250 6.3 2.62 66.5 5115 7612 321

电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
