Type SHD-GC三芯圆形移动电力电缆,TPU护套25kV

应用

该重型电缆适用于重型移动设备如吊斗铲、挖斗机、挖泥机、钻机,用于电力供应。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

导体:
多股镀锡退火铜导体。
导体屏蔽:
导电层。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
导电带+ 镀锡铜/织物编织。
接地检测线:
镀锡铜导体与黄色聚丙烯绝缘。
接地线:
镀锡铜导体。
护套:
黑色热塑型聚氨酯(TPU)护套。

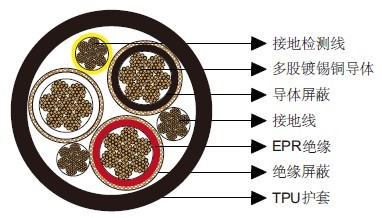

SHD-PCG三芯圆形矿用电缆25kV

可选项

• 其他护套材料如CPE/CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:8×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测 线规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs
/kft
kg/km A
3×1 259 5 8 0.260 6.6 0.265 6.7 2.95 74.9 4410 6561 191
3×1/0 266 4 8 0.260 6.6 0.265 6.7 3.05 77.5 4866 7240 218
3×2/0 323 3 8 0.260 6.6 0.280 7.1 3.20 81.3 5560 8272 249
3×3/0 418 2 8 0.260 6.6 0.280 7.1 3.33 84.6 6192 9213 286
3×4/0 532 1 8 0.260 6.6 0.295 7.5 3.50 88.9 7110 10578 327

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
