Type SHD-GC三芯圆形移动电力电缆,TPU护套5kV

应用

该重型电缆适用于重型移动设备如吊斗铲、挖斗机、挖泥机、钻机,用于电力供应。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

导体:
多股镀锡退火铜导体。
导体屏蔽:
导电层。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线:
镀锡铜导体和黄色聚丙烯绝缘。
接地线:
镀锡铜导体。

护套:
黑色热塑型聚氨酯(TPU)护套。

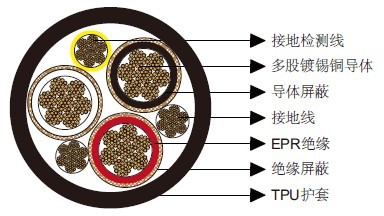

SHD-GC三芯圆形矿用电缆5kV

可选项

• 其他护套材料如CPE/CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能.
最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测 线规格 标称绝缘厚 度 标称护套厚 度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs
/kft
kg/km A
3×6 133 10 8 0.110 2.8 0.185 4.7 1.56 39.6 1342 1997 93
3×4 259 8 8 0.110 2.8 0.185 4.7 1.68 42.7 1629 2424 122
3×2 259 6 8 0.110 2.8 0.205 5.2 1.87 47.5 2228 3315 159
3×1 259 5 8 0.110 2.8 0.205 5.2 1.95 49.5 2447 3641 184
3×1/0 266 4 8 0.110 2.8 0.220 5.6 2.08 52.8 2760 4106 211
3×2/0 323 3 8 0.110 2.8 0.220 5.6 2.20 55.9 3238 4818 243
3×3/0 418 2 8 0.110 2.8 0.235 6.0 2.36 59.9 3792 5642 279
3×4/0 532 1 8 0.110 2.8 0.235 6.0 2.50 63.5 4548 6767 321
3×250 627 1/0 6 0.120 3.0 0.250 6.4 2.69 68.3 5427 8074 355
3×350 888 2/0 6 0.120 3.0 0.265 6.7 2.95 74.9 7070 10519 435
3×500 1221 4/0 6 0.120 3.0 0.280 7.1 3.31 84.1 9407 13996 536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
