Type SHD-CGC三芯圆形移动电力电缆5kV

应用

该重型电缆适用于长臂采煤机、连续采煤机，装载机、钻、传送机、泵和其他需要接地线、接地检测线和金属屏蔽层的移动设备。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

导体：
多股镀锡退火铜导体。
导体屏蔽：
导电层。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线：
镀锡铜导体与黄色绝缘，位于电缆中心。
接地线：
镀锡铜导体。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。

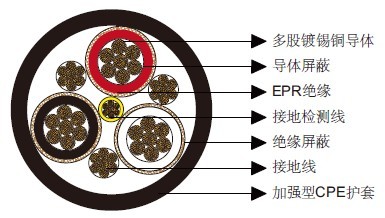

Type SHD-CGC三芯圆形移动矿用电缆5kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径：6×OD
导体最高工作温度：+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测 线规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil 		- AWG/
kcmil 		AWG/
kcmil 		inch mm inch mm inch mm lbs
/kft 		kg
/km 		A
3×2/0 323 5 16 0.11 2.8 0.220 5.6 2.20 55.9 3716 5529 243
3×3/0 418 4 16 0.11 2.8 0.235 6.0 2.36 59.9 4130 6145 279
3×4/0 532 3 16 0.11 2.8 0.235 6.0 2.50 63.5 5190 7722 321
3×350 888 1 16 0.12 3.0 0.265 6.7 2.95 74.9 7571 11264 435

电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
