Type MP-GC三芯煤矿电源馈线电缆,PVC护套15kV

应用

该电缆用于煤矿配电系统单元的连接,适合在潮湿或干燥的地方采用管道、管沟、露天或直埋的方式敷设。

标准

ICEA S-75-381/NEMA WC 58
ASTM B-8
CAN/CSA-C22.2 No.96

结构

导体:
多股退火裸铜导体。
导体屏蔽:
导电层。
绝缘:
交联聚乙烯(XLPE)。
绝缘屏蔽
导电层+铜带。
接地检测线:
铜导体与黄色聚丙烯绝缘。
接地线:
镀锡铜导体。

护套:
黑色聚氯乙烯(PVC)。

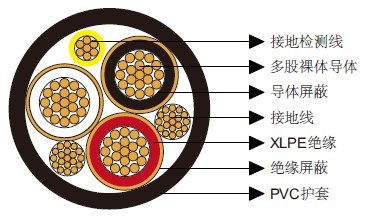

Type MP-GC三芯煤矿电源馈线电缆,PVC护套15kV

可选项

其他护套材料如CSP/PCP/NBR/CPE/TPU可根据要求提供。

机械和热性能

最小弯曲半径:12×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 接地检测线规格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs/kft kg/km A
3×2 7 6 8 0.175 4.4 0.14 3.6 1.90 48.3 2021 3007 164
3×1 19 5 8 0.175 4.4 0.14 3.6 1.99 50.6 2503 3724 187
3×1/0 19 4 8 0.175 4.4 0.14 3.6 2.07 52.6 2658 3955 215
3×2/0 19 3 8 0.175 4.4 0.14 3.6 2.16 54.9 3066 4562 246
3×3/0 19 2 8 0.175 4.4 0.14 3.6 2.27 57.7 3710 5530 283
3×4/0 19 1 8 0.175 4.4 0.14 3.6 2.39 60.7 4369 6500 325
3×250 37 1/0 8 0.175 4.4 0.14 3.6 2.48 63.0 4875 7253 359
3×350 37 2/0 8 0.175 4.4 0.14 3.6 2.70 68.6 6412 9540 438
3×500 37 4/0 8 0.175 4.4 0.17 4.3 3.08 78.2 8610 12810 536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
