Type G两芯扁平移动电力电缆2kV

应用

该扁平电缆适用于直流采矿设备,如直流穿梭车,钻,截煤和装载机。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

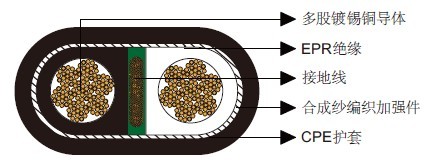

Type G两芯扁平移动矿用电力电缆2kV

  • 导体:多股镀锡退火铜导体。
    绝缘:乙丙橡胶(EPR)。
    接地线:镀锡铜导体与可选的绿色包覆层。
    加强件:合成纱。
    护套:黑色重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

可选项

其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 地线规 格 标称绝缘厚度 标称护套厚度 标称外径
高×宽
标称重量 电流
芯数×
AWG/kcmil
- AWG/
kcmil
inch mm inch mm inch mm lbs/kft kg/km A
2×6 133 8 0.06 1.5 0.080 2.0 0.56×1.02 14.2×25.9 500 744 95
2×4 259 7 0.06 1.5 0.095 2.4 0.61×1.15 15.5×29.2 635 945 127
2×3 259 6 0.06 1.5 0.095 2.4 0.68×1.26 17.3×32.0 785 1170 145
2×2 259 5 0.06 1.5 0.095 2.4 0.73×1.35 18.5×34.3 935 1390 167
2×1 259 4 0.08 2.0 0.110 2.8 0.81×1.55 20.6×39.4 1185 1760 191
2×1/0 259 3 0.08 2.0 0.125 3.2 0.93×1.67 23.6×42.4 1470 2190 217
2×2/0 329 2 0.08 2.0 0.125 3.2 0.99×1.85 25.1×47.0 1790 2660 250
2×3/0 413 1 0.08 2.0 0.140 3.6 1.03×2.00 26.2×50.8 2145 3190 286
2×4/0 532 1/0 0.08 2.0 0.140 3.6 1.10×2.10 27.9×53.3 2545 3790 328

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
