Type G四芯圆形移动电力电缆2kV

应用

该电缆适用于移动采矿设备,如连续采煤机、截煤机或装载机、传送机、钻或泵。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

结构

导体:
多股镀锡退火铜导体。
绝缘:
乙丙橡胶(EPR)。
接地线:
镀锡铜导体与可选的绿色包覆层。
护套:
黑色加强型重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

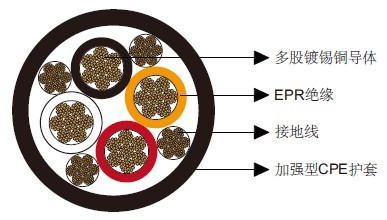

Type G四芯圆形移动矿用电力电缆2kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线规 格 标称绝缘厚度 标称护套厚度 标称外径 标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
inch mm inch mm inch mm lbs/kft kg/km A
4×6 259 12 0.06 1.5 0.140 3.6 1.10 27.9 910 1354 72
4×4 412 10 0.06 1.5 0.155 3.9 1.27 32.3 1378 2050 93
4×2 259 9 0.06 1.5 0.170 4.3 1.48 37.6 1914 2848 122
4×1 331 8 0.08 2.0 0.190 4.8 1.68 42.7 2311 3438 143
4×1/0 414 7 0.08 2.0 0.190 4.8 1.79 45.5 2810 4181 165
4×2/0 522 6 0.08 2.0 0.190 4.8 1.93 49.0 3253 4840 192
4×3/0 658 5 0.08 2.0 0.205 5.2 2.07 52.6 4099 6099 221
4×4/0 829 4 0.08 2.0 0.220 5.6 2.26 57.4 4925 7327 255
4×250 973 3 0.095 2.4 0.235 6.0 2.66 67.6 6060 9016 280
4×350 1361 1 0.095 2.4 0.250 6.4 2.98 75.7 8126 12090 335
4×500 1921 1/0 0.095 2.4 0.280 7.1 3.40 86.4 10758 16006 395

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
