Type G-GC三芯扁平移动电力电缆2kV

应用

该扁平电缆适用于交流采矿设备,如交流穿梭车,钻,截煤和装载机。

标准

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

结构

导体:
多股镀锡退火铜导体。
绝缘:
乙丙橡胶(EPR)。
接地检测线:
镀锡铜导体与黄色绝缘。
接地线:
镀锡铜导体与可选的绿色包覆层。
加强件:
合成纱。
护套:
黑色重型/特重型氯化聚乙烯(CPE)。(外径大于2英寸的电缆需使用特重型护套)

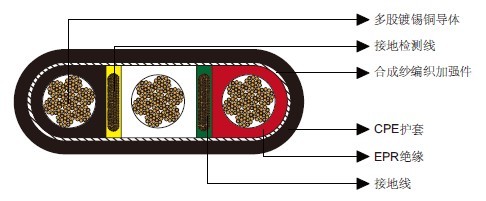

Type G-GC三芯扁平移动电力电缆2kV

可选项

• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构 股数 接地线 规格 接地检
测线规
标称绝缘厚度 标称护套厚度 标称外径
高×宽
标称重量 电流
芯数×AWG/
kcmil
- AWG/
kcmil
AWG/
kcmil
inch mm inch mm inch mm lbs/kft kg/km A
3×6 133 8 8 0.06 1.5 0.095 2.4 0.66×1.67 16.8×42.4 900 1340 79
3×4 259 7 8 0.06 1.5 0.095 2.4 0.72×1.87 18.3×47.5 1175 1750 104
3×3 259 6 6 0.06 1.5 0.110 2.8 0.78×2.08 19.8×52.8 1395 2080 120
3×2 259 5 6 0.06 1.5 0.110 2.8 0.85×2.23 21.6×56.6 1625 2415 138
3×1 259 4 6 0.08 2.0 0.125 3.2 0.96×2.50 24.4×63.5 2090 3110 161
3×1/0 259 3 5 0.08 2.0 0.140 3.6 1.01×2.67 25.6×67.8 2470 3675 186
3×2/0 329 2 5 0.08 2.0 0.140 3.6 1.09×2.86 27.7×68.1 2940 4375 215
3×3/0 413 1 5 0.08 2.0 0.155 3.9 1.18×3.12 30.0×79.2 3515 5230 249
3×4/0 532 1/0 5 0.08 2.0 0.155 3.9 1.24×3.30 31.5×83.8 4245 6315 287

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
