Type 2S 1.1/1.1kV & 3.3/3.3kV总屏蔽电缆

应用

该总屏蔽电缆适用于需要使用橡胶电缆的设备内布线及设备间连接,也适用于长臂照明线路,且可包含监视和控制线或对绞线和屏蔽线。

标准

AS/NZS 1972:2006
AS/NZS 1125
AS/NZS 3808

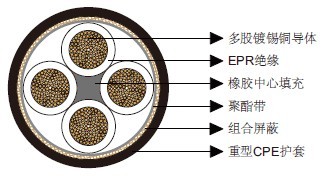

结构

导体:多股镀锡退火铜导体。
绝缘:EPR。
填充:橡胶中心填充。
衬垫层:聚酯带。
组合屏蔽(接地线):镀锡退火铜线与涤纶纤维混合编织。
护套:重型CPE护套。

Type 2S 1.1/1.1kV & 3.3/3.3kV单独屏蔽电缆

尺寸和重量

芯数 标称导体截
面积
绞股规格 绝缘厚度 芯线屏蔽 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面积
  mm² No/mm mm mm mm² mm mm kg/100m
Type 2S 1.1/1kV总屏蔽
2 1.5 30/0.25 1.0 0.20 5.3 1.8 14.7 17
4 1.5 30/0.25 1.0 0.20 12.1 1.8 19.9 26
6 1.5 30/0.25 1.0 0.20 22.6 1.8 25.7 35
16 1.5 30/0.25 1.0 0.25 113.1 1.8 47.1 71
20 1.5 30/0.25 1.0 0.25 159.0 1.8 53.2 82
