Type 275 1.1/1.1KV矿用电缆

应用

该电缆主要用作穿梭车和泵的柔软馈线。接地线设计旨在减少在张力作用下卷绕时的断线情况。

标准

AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

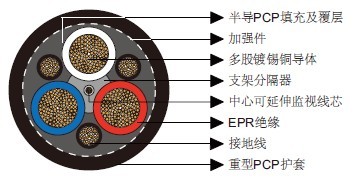

结构

3×导体:柔软的多股镀锡退火铜导体。
绝缘:EPR。
支架分隔器:半导PCP。
总芯线屏蔽:半导PCP填充及覆层。
3×隙间接地线:柔软的多股镀锡铜导体及半导PCP覆层。
1×中心延伸监视线芯:柔软的多股镀锡铜导体与EPR覆层。
纺织加强件:宽松编织加强件。
护套:重型PCP护套。重型CPE/CSP护套可选。

澳大利亚标准矿用电缆

尺寸和重量

标称导体
截面积
绞股规格 绝缘厚度 芯线屏蔽 监视导体 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面
绞股规格 覆层厚度
mm² No/mm mm No/mm mm No/mm mm mm mm kg/100m
Type 275
16 126/0.40 1.6 60/0.30 1.0 24/0.20 0.8 3.8 30.2 145
25 209/0.40 1.6 100/0.30 1.0 24/0.20 0.8 4.0 33.9 204
35 285/0.40 1.6 140/0.30 1.0 24/0.20 0.8 4.3 37.9 270
50 380/0.40 1.7 99/0.40 1.0 40/0.20 0.8 4.7 41.6 333
