  首页产品矿用电缆AS/NZS澳大利亚标准矿用电缆

Type 260 1.1 to 11KV矿用电缆

应用

该铠装电缆主要用作电力馈线，用于需要机械保护和强度的场合，也可作为设备接驳，即运输采矿变电所（采砂）。

标准

AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

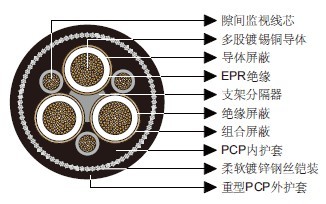

结构

3×导体：柔软的多股镀锡退火铜导体。
导体屏蔽：半导材料（用于电压为3.3/3.3kV及以上的电缆）。
绝缘：EPR。
绝缘屏蔽：半导橡胶。
组合屏蔽（接地线）：镀锡退火铜线与涤纶纤维混合编织。
支架分隔器：半导PCP。
3×隙间监视线芯：柔软的多股镀锡铜导体与EPR覆层。
内护套：PCP护套。CPE/CSP护套可选。
柔软铠装：镀锌低碳（软）钢绞线。
外护套：重型PCP护套。重型CPE/CSP护套可选。

澳大利亚标准矿用电缆

尺寸和重量

标称导体
截面积		 绞股规格 绝缘厚度 芯线屏蔽 监视导体 柔软铠
装规格		 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面
积		 绞股规格 覆层厚度 内 外
mm² No/mm mm No/mm mm² No/mm mm No/mm mm mm mm kg/100m
Type 260.1
6 84/0.30 1.5 7/0.25 7.2 18/0.30 1.0 7/0.45 2.0 3.8 36.9 230
10 77/0.40 1.5 7/0.25 8.6 27/0.30 1.0 7/0.45 2.0 3.8 39.5 265
16 126/0.40 1.6 7/0.25 9.6 42/0.30 1.0 7/0.90 2.5 4.0 46.5 410
25 209/0.40 1.6 7/0.25 11.3 66/0.30 1.2 7/0.90 2.5 4.3 50.4 495
35 285/0.40 1.6 7/0.25 12.4 90/0.30 1.2 7/0.90 2.5 4.6 53.8 576
50 380/0.40 1.7 7/0.25 14.1 120/0.30 1.2 7/0.90 2.5 5.0 58.4 679
70 203/0.67 1.8 7/0.25 16.5 39/0.67 1.2 7/0.90 2.5 5.4 64.6 837
95 259/0.67 2.0 7/0.25 18.2 39/0.67 1.2 7/0.90 3.5 6.0 71.4 1003
120 336/0.67 2.1 7/0.25 20.3 42/0.67 1.4 7/0.90 3.5 6.4 77.2 1176
150 427/0.67 2.3 7/0.25 22.3 54/0.67 1.4 7/0.90 3.5 6.9 83.0 1372
185 518/0.67 2.5 7/0.30 30.2 63/0.67 1.4 7/0.90 3.5 7.4 90.0 1610
240 672/0.67 2.8 7/0.30 33.6 77/0.67 1.6 7/1.25 4.5 8.2 103.0 2150
300 854/0.67 3.0 7/0.40 50.1 98/0.67 1.6 7/1.25 4.5 8.8 112.1 2590
Type 260.3
16 126/0.40 3.0 7/0.25 13.1 42/0.30 1.4 7/0.90 2.5 5.3 56.9 566
25 209/0.40 3.0 7/0.25 14.8 66/0.30 1.4 7/0.90 2.5 5.6 60.8 661
35 285/0.40 3.0 7/0.25 15.8 90/0.30 1.4 7/0.90 3.5 5.9 66.3 779
50 380/0.40 3.0 7/0.25 17.2 120/0.30 1.4 7/0.90 3.5 6.3 70.4 886
70 203/0.67 3.0 7/0.25 18.6 39/0.67 1.4 7/0.90 3.5 6.6 75.3 1044
95 259/0.67 3.0 7/0.25 20.3 39/0.67 1.4 7/0.90 3.5 7.1 78.9 1156
120 336/0.67 3.0 7/0.30 27.2 42/0.67 1.6 7/0.90 3.5 7.4 84.7 1350
150 427/0.67 3.0 7/0.40 39.6 54/0.67 1.6 7/1.25 4.5 7.8 95.0 1779
185 518/0.67 3.0 7/0.40 42.2 63/0.67 1.8 7/1.25 4.5 8.2 100.4 1990
240 672/0.67 3.0 7/0.40 46.6 77/0.67 1.8 7/1.25 4.5 8.8 107.3 2300
300 854/0.67 3.0 7/0.50 63.2 98/0.67 1.8 7/1.25 4.5 9.4 115.4 2710
Type 260.6
16 126/0.40 5.0 7/0.25 17.2 42/0.30 1.4 7/0.90 3.5 6.4 70.1 796
25 209/0.40 5.0 7/0.25 18.6 66/0.30 1.4 7/0.90 3.5 6.7 74.0 897
35 285/0.40 5.0 7/0.25 18.6 90/0.30 1.6 7/0.90 3.5 7.0 77.4 990
50 380/0.40 5.0 7/0.25 21.3 120/0.30 1.6 7/0.90 3.5 7.3 81.2 1102
70 203/0.67 5.0 7/0.25 23.4 39/0.67 1.6 7/1.25 4.5 7.7 90.7 1456
95 259/0.67 5.0 7/0.30 29.2 39/0.67 1.6 7/1.25 4.5 8.1 94.8 1610
120 336/0.67 5.0 7/0.30 31.7 42/0.67 1.8 7/1.25 4.5 8.5 100.2 1807
150 427/0.67 5.0 7/0.40 45.7 54/0.67 1.8 7/1.25 4.5 8.9 106.2 2080
185 518/0.67 5.0 7/0.40 48.4 63/0.67 1.8 7/1.25 4.5 9.3 111.5 2300
240 672/0.67 5.0 7/0.40 52.8 77/0.67 1.8 7/1.25 4.5 9.9 118.4 2630
300 854/0.67 5.0 7/0.50 71.5 98/0.67 1.8 7/1.25 4.5 10.4 126.3 3060
Type 260.11
25 209/0.40 7.6 7/0.25 23.7 66/0.30 2.0 7/1.25 4.5 8.1 92.7 1380
35 285/0.40 7.6 7/0.30 30.2 90/0.30 2.0 7/1.25 4.5 8.4 96.7 1528
50 380/0.40 7.6 7/0.30 31.7 120/0.30 2.0 7/1.25 4.5 8.7 100.6 1664
70 203/0.67 7.6 7/0.30 34.1 39/0.67 2.0 7/1.25 4.5 9.1 105.8 1867
95 259/0.67 7.6 7/0.40 47.5 39/0.67 2.0 7/1.25 4.5 9.6 110.7 2080
120 336/0.67 7.6 7/0.40 51.0 42/0.67 2.2 7/1.25 4.5 9.9 115.8 2290
150 427/0.67 7.6 7/0.40 53.7 54/0.67 2.2 7/1.25 4.5 10.3 120.5 2510
185 518/0.67 7.6 7/0.40 57.2 63/0.67 2.2 7/1.25 4.5 10.7 125.9 2750
