  首页产品矿用电缆AS/NZS澳大利亚标准矿用电缆

Type 241 1.1 to 11KV矿用电缆

应用

该电缆有多种用途，包括作为连续采煤机的主馈线，泵电缆和电源线。总半导屏蔽层提供与电力线接触之前的任何破坏护套物的保护接地触点。

标准

AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

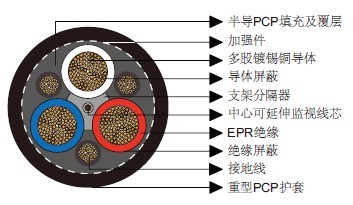

结构

3×导体：柔软的多股镀锡退火铜导体。
导体屏蔽：半导材料（用于电压为3.3/3.3kV及以上的电缆）。
绝缘：EPR。
绝缘屏蔽：半导橡胶。
支架分隔器：半导PCP。
总芯线屏蔽：半导PCP填充及覆层。
3×隙间接地线：柔软的多股镀锡铜导体及半导PCP覆层。
1×中心延伸监视线芯：柔软的多股镀锡铜导体与EPR覆层。
纺织加强件：宽松编织加强件。
护套：重型PCP护套。重型CPE/CSP护套可选。

澳大利亚标准矿用电缆

尺寸和重量

标称导体
截面积		 绞股规格 绝缘厚度 芯线屏蔽 监视导体 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面
积		 绞股规格 覆层厚度
mm² No/mm mm No/mm mm No/mm mm mm mm kg/100m
Type 241.1
6 84/0.30 1.5 18/0.30 1.0 24/0.20 0.8 3.8 28.5 106
10 77/0.40 1.5 27/0.30 1.0 24/0.20 0.8 3.8 31.1 127
16 126/0.40 1.6 42/0.30 1.0 24/0.20 0.8 3.9 34.1 164
25 209/0.40 1.6 66/0.30 1.0 24/0.20 0.8 4.2 37.9 208
35 285/0.40 1.6 90/0.30 1.0 24/0.20 0.8 4.4 41.2 254
50 380/0.40 1.7 120/0.30 1.0 40/0.20 0.8 4.9 45.9 328
70 203/0.67 1.8 39/0.67 1.0 40/0.20 0.8 5.3 52.2 480
95 259/0.67 2.0 39/0.67 1.0 40/0.20 0.8 5.8 56.7 600
120 336/0.67 2.1 42/0.67 1.2 40/0.20 0.8 6.3 62.7 710
150 427/0.67 2.3 54/0.67 1.2 40/0.20 0.8 6.7 68.3 865
185 518/0.67 2.5 63/0.67 1.4 40/0.20 0.8 7.3 74.9 1030
240 672/0.67 2.8 77/0.67 1.4 40/0.20 0.8 8.0 83.3 1300
300 854/0.67 3.0 98/0.67 1.4 40/0.20 0.8 8.7 91.2 1600
Type 241.3
16 126/0.40 3.0 42/0.30 1.0 24/0.20 0.8 5.0 43.8 249
25 209/0.40 3.0 66/0.30 1.0 24/0.20 0.8 5.3 47.7 315
35 285/0.40 3.0 90/0.30 1.0 24/0.20 0.8 5.6 51.1 376
50 380/0.40 3.0 120/0.30 1.2 40/0.20 0.8 6.0 55.2 450
70 203/0.67 3.0 39/0.67 1.2 40/0.20 0.8 6.4 60.3 576
95 259/0.67 3.0 48/0.67 1.2 40/0.20 0.8 6.8 63.8 675
120 336/0.67 3.0 60/0.67 1.2 40/0.20 0.8 7.2 69.1 810
150 427/0.67 3.0 77/0.67 1.2 40/0.20 0.8 7.6 73.8 952
185 518/0.67 3.0 91/0.67 1.4 40/0.20 0.8 8.0 79.2 1130
240 672/0.67 3.0 112/0.67 1.4 40/0.20 0.8 8.6 86.0 1380
300 854/0.67 3.0 144/0.67 1.4 40/0.20 0.8 9.1 92.6 1660
Type 241.6
16 126/0.40 5.0 42/0.30 1.4 24/0.20 0.8 6.1 54.9 365
25 209/0.40 5.0 66/0.30 1.4 24/0.20 0.8 6.4 58.8 440
35 285/0.40 5.0 90/0.30 1.4 24/0.20 0.8 6.7 62.2 509
50 380/0.40 5.0 120/0.30 1.4 40/0.20 0.8 7.1 66.2 592
70 203/0.67 5.0 39/0.67 1.4 40/0.20 0.8 7.4 71.2 727
95 259/0.67 5.0 48/0.67 1.4 40/0.20 0.8 7.9 74.8 835
120 336/0.67 5.0 60/0.67 1.4 40/0.20 0.8 8.3 80.2 990
150 427/0.67 5.0 77/0.67 1.4 40/0.20 0.8 8.6 84.6 1140
185 518/0.67 5.0 91/0.67 1.4 40/0.20 0.8 9.0 90.0 1311
240 672/0.67 5.0 119/0.67 1.4 40/0.20 0.8 9.6 96.8 1576
300 854/0.67 5.0 156/0.67 1.4 40/0.20 0.8 10.2 103.6 1900
Type 241.11
25 209/0.40 7.6 66/0.30 1.8 24/0.20 0.8 7.8 73.2 645
35 285/0.40 7.6 90/0.30 1.8 24/0.20 0.8 8.1 76.6 724
50 380/0.40 7.6 120/0.30 1.8 40/0.20 0.8 8.5 80.6 825
70 203/0.67 7.6 39/0.67 1.8 40/0.20 0.8 8.9 85.7 975
95 259/0.67 7.6 48/0.67 1.8 40/0.20 0.8 9.3 89.1 1088
120 336/0.67 7.6 60/0.67 1.8 40/0.20 0.8 9.7 94.4 1258
150 427/0.67 7.6 77/0.67 1.8 40/0.20 0.8 10.0 98.9 1423
185 518/0.67 7.6 91/0.67 1.8 40/0.20 0.8 10.4 104.2 1610
