(N)TSCGEWOEU含光纤的中压卷筒电缆

应用

该电缆用于连接大型移动设备，如挖掘机和吊装机具、门式起重机等，可在高机械荷载下工作，适合机动卷绕于径向卷筒或水平绞线卷筒上。

标准

VDE 0250 Part 813

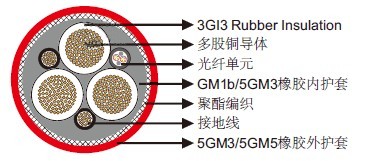

结构

导体：DIN VDE 0295标准class 5柔软多股铜导体。
内导体层：半导层。
绝缘：EPR type 3GI3。
外导体层：半导层。
接地线：分为2根分布于外层间隙。
内护套：Type GM1b/5GM3橡胶。
光纤：12 FO 50/125或62.5/125或E9/125μm带保护护套。
加强件：抗扭转聚酯编织。
外护套：Type 5GM3/5GM5橡胶，阻燃、防油。

(N)TSCGEWOEU含光纤的中压卷筒矿用电缆

尺寸和重量

3.6/6kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+2×25/2+12×LWL 39.0 42.0 2410
3×35+2×25/2+12×LWL 42.0 45.0 2995
3×50+2×25/2+12×LWL 45.0 48.0 3645
3×70+2×35/2+12×LWL 50.0 54.0 4760
3×95+2×50/2+12×LWL 54.0 58.0 5580
3×120+2×70/2+12×LWL 58.0 62.0 6690
3×150+2×70/2+12×LWL 63.0 67.0 7990
3×185+2×95/2+12×LWL 67.0 72.0 9330

6/10 kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+2×25/2+12×LWL 40.0 43.0 2450
3×35+2×25/2+12×LWL 43.0 46.0 3035
3×50+2×25/2+12×LWL 46.0 49.0 3690
3×70+2×35/2+12×LWL 51.0 55.0 4800
3×95+2×50/2+12×LWL 55.0 59.0 5620
3×120+2×70/2+12×LWL 59.0 63.0 6740
3×150+2×70/2+12×LWL 64.0 68.0 8040
3×185+2×95/2+12×LWL 68.0 72.0 9380

12/20 kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+2×25/2+12×LWL 46.0 49.0 3050
3×35+2×25/2+12×LWL 49.0 52.0 3490
3×50+2×25/2+12×LWL 53.0 57.0 4340
3×70+2×35/2+12×LWL 57.0 61.0 5320
3×95+2×50/2+12×LWL 61.0 65.0 6360
3×120+2×70/2+12×LWL 67.0 71.0 7810
3×150+2×70/2+12×LWL 70.0 74.0 8900
3×185+2×95/2+12×LWL 76.0 80.0 10700

18/30 kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+2×25/2+12×LWL 55.0 59.0 3960
3×35+2×25/2+12×LWL 58.0 62.0 4550
3×50+2×25/2+12×LWL 63.0 67.0 5510
3×70+2×35/2+12×LWL 66.0 70.0 6560
3×95+2×50/2+12×LWL 71.0 75.0 7850
3×120+2×70/2+12×LWL 76.0 80.0 10690
3×185+2×95/2+12×LWL 86.0 90.0 12550
