XHH / XHHW-2 美国UL标准工业缆

应用

XHH线缆适合用于住宅,商业和工业应用布线解决方案。由于它在超负荷及短路的情况下表现性能良好,即使地下敷设的情况下也作为用户引入线。HH导体在干燥的环境中正常工作温度可达到90℃。绝缘材料阻燃,而且防潮,防化学腐蚀,耐油。在前紫外线的照射下可以很好的抑制黑色色素沉着,因此它很适用于户外使用。加后缀“-2”,和XHH-2一样,可干燥/潮湿条件下连续运行温度达90℃(194℉)。

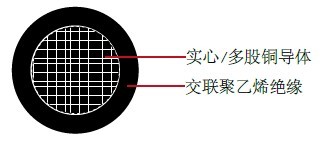

结构

导体 实心/多股退火铜
绝缘 交联聚乙烯(XLPE)
颜色 黑色,其他可选

标准及认证

  • ASTM B3, B8
  • UL 1581 - 火焰暴露试验
  • UL 44 - 热固性材料绝缘线缆
  • 国家电气规范 (NEC)

XHH / XHHW-2美标 UL工业电缆 XHH / XHHW-2美标 UL工业电缆

电缆参数

线规 股数 标称绝缘厚度
mm
标称外径
mm
标称电缆重量
kg/km
14 1 0.030 0.76 0.124 3.15 16 24
12 1 0.030 0.76 0.141 3.58 24 36
10 1 0.030 0.76 0.162 4.11 37 55
8 1 0.045 1.14 0.218 5.55 61 91
6 1 0.045 1.14 0.252 6.40 93 138
14 7 0.030 0.76 0.133 3.37 17 26
12 7 0.030 0.76 0.152 3.85 26 39
10 7 0.030 0.76 0.176 4.46 39 58
8 7 0.045 1.14 0.236 5.99 65 96
6 7 0.045 1.14 0.274 6.95 98 146
4 19 0.045 1.14 0.316 8.04 148 220
3 19 0.045 1.14 0.344 8.75 184 274
2 19 0.045 1.14 0.376 9.54 229 341
1 19 0.045 1.14 0.431 10.94 292 434
1/0 19 0.055 1.40 0.470 11.94 364 541
2/0 19 0.055 1.40 0.514 13.07 453 674
3/0 19 0.055 1.40 0.564 14.33 566 842
4/0 19 0.055 1.40 0.620 15.75 708 1053
250 37 0.065 1.65 0.706 17.93 838 1247
300 37 0.065 1.65 0.761 19.33 999 1486
350 37 0.065 1.65 0.812 20.62 1159 1725
400 37 0.065 1.65 0.859 21.82 1319 1963
500 37 0.065 1.65 0.945 24.00 1639 2439
600 61 0.080 2.03 1.053 26.75 1980 2946
750 61 0.080 2.03 1.159 29.44 2459 3660
1000 61 0.080 2.03 1.313 33.35 3256 4845
