RHH/RHW-LS/USE, XLPO, LSOH, CSA AWM I A/B, Class I*

应用及描述

RHH/RHW-2/USE-2,XLPO类电缆主要通过导管,无盖托盘,地下管道和在适当的支持和安装情况下架空应用,RHH/ RHW类适合安装在管道/沟壑,USE类适合直埋应用,CT类适合安装在电缆架上(1/0 AWG及以上),此电缆适合用于所有的封闭环境中,如礼堂,舞台和卫生设施等要求更严格的烟雾和毒性排放水平规范的地方,也广泛应用于商业,工业和公用事业等要求高性能和空间是有限的地方。

标准及认证

UL 44 - 热固性材料绝缘线缆
UL 758 - 设备线材料
UL 854 - 入户引入线.
UL 1685 - UL 电缆垂直托盘燃烧测试
ICEA S-95-658 (NEMA WC70)
IEEE 1202 (70,000 BTU/hr)
IEEE 383 (70,000 BTU/hr)
Telcordia GR347线芯要求
UL规定的VW-1特性
CSA FT4
CSA标准C22.2 No. 0.3和No. 210.2
满足EPA 40 CFR,第261部分TCLP方法下的滤铅含量
OSHA

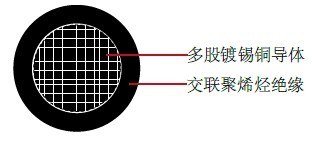

电缆结构

导体: 遵循ASTM B3,B33镀锡铜导体,ASTM B8 I类
绝缘:阻燃,防油,少烟交联聚烯烃 (XLPO)
颜色: 黑色,其他颜色可选

RHH/RHW-LS/USE, XLPO, LSOH, CSA AWM I A/B, Class I*美标 UL工业电缆           RHH/RHW-LS/USE, XLPO, LSOH, CSA AWM I A/B, Class I*美标 UL工业电缆

电缆参数

线规 股数
( I*类)
导体直径
Inch/mm
标称绝缘厚度
Inch/mm
标称电缆外径
Inch/mm
标称铜的重量
Lbs/kft kg/km
标称电缆重量
Lbs/kft kg/km
14 41 0.07 1.88 0.045 1.14 0.18 4.57 14 20 20 29
12 65 0.09 2.39 0.045 1.14 0.20 5.08 21 31 27 40
10 65 0.12 3.15 0.045 1.14 0.23 5.84 33 48 39 58
8 41 0.16 4.06 0.060 1.52 0.29 7.37 51 76 59 87
6 63 0.21 5.33 0.060 1.52 0.34 8.64 80 119 120 179
4 105 0.26 6.60 0.060 1.52 0.38 9.65 134 199 184 274
2 161 0.32 8.13 0.060 1.52 0.45 11.43 205 305 266 396
1 210 0.38 9.65 0.080 2.03 0.55 13.97 261 389 356 530
1/0 259 0.42 10.67 0.080 2.03 0.59 14.99 329 489 433 644
2/0 329 0.47 11.94 0.080 2.03 0.64 16.26 417 621 529 787
3/0 413 0.53 13.46 0.080 2.03 0.71 18.03 524 780 654 973
4/0 532 0.61 15.49 0.080 2.03 0.78 19.81 682 1014 831 1237
250 608 0.65 16.51 0.095 2.41 0.85 21.59 779 1159 946 1408
350 851 0.78 19.81 0.095 2.41 1.00 25.40 1095 1630 1301 1936
500 1221 0.95 24.13 0.095 2.41 1.16 29.46 1517 2258 1821 2710
750 1850 1.11 28.19 0.110 2.79 1.36 34.54 2408 3584 2723 4052
