西班牙标准工业缆
Z1C4Z1-K(AS) 0.6/1kV

应用及描述

这些无卤屏蔽电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适合安装于可以避免引起临近电路干扰的公共场所内。

标准及认证

UNE 21123-4, IEC 60502, EN 60332-1, EN 50266, EN 50267-1, EN 50267-2, EN 61034, NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034

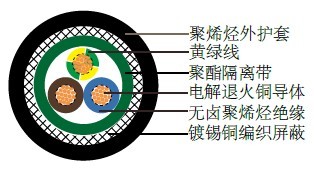

电缆结构

- 柔软电解退火铜导体
- Cl-5，遵循IEC 60228.
- 无卤聚烯烃绝缘
- 色彩编码遵循HD 308, 6芯及以上: 黑色数字标注 + 黄绿色
- 聚酯隔离带
- 高密度镀锡铜丝编织屏蔽
- 聚烯烃外护套，遵循UNE 21123

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 5 x Ø
- 工作温度: -15º C - +70º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
16(30/30)	7G1.5	12.0	205
16(30/30)	12G1.5	15.4	316
16(30/30)	14G1.5	16.3	358
16(30/30)	16G1.5	17.2	402
16(30/30)	19G1.5	18.1	462
16(30/30)	24G1.5	21.1	578
16(30/30)	27G1.5	21.6	647
14(50/30)	7G2.5	14.0	295
14(50/30)	12G2.5	18.4	463
14(50/30)	14G2.5	19.3	531
14(50/30)	16G2.5	20.4	595
14(50/30)	19G2.5	21.6	702
14(50/30)	24G2.5	25.4	873
14(50/30)	27G2.5	26.0	977
