西班牙标准工业缆
SZ1-K (AS+) 0.6/1kV

应用及描述

这些电缆尤其适用于极端的环境条件中，如在巨大火灾时确保电力的供应-应急电路，如信号灯，消雾器，红外报警，水泵等在火灾的情况下，不释放有毒，有腐蚀性的气体，因此适合用于医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。

标准及认证

UNE 211025, IEC 60502, EN 60332-1, EN 50266, EN 50267-1, EN 50267-2, EN 61034, NF C 32-070,IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034, IEC 60331

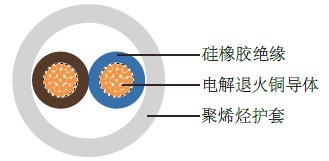

电缆结构

- 柔软电解退火铜导体
- Cl-5，遵循IEC 60228.
- 硅橡胶绝缘，EI2，, 遵循UN-EN 50363.
- 色彩编码遵循HD 308
- 热塑性聚烯烃外护套，遵循UNE 21123

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 5 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
14(50/30)	1×2.5	6.5	70	12(56/28)	3G4	13.2	255
12(56/28)	1×4	7.3	90	10(84/28)	3G6	14.4	370
10(84/28)	1×6	7.8	115	8(80/26)	3G10	16.5	530
8(80/26)	1×10	8.8	165	6(128/26)	3G16	18.6	740
6(128/26)	1×16	9.9	225	6(128/26)	3×16	18.6	740
4(200/26)	1×25	11.0	310	4(200/26)	3×25	23.4	1040
2 (280/26)	1×35	12.2	410	12(56/28)	3G4	13.2	255
1(400/26)	1×50	13.6	550	16(30/30)	4G1.5	11.1	170
2/0(356/24)	1×70	15.7	760	14(50/30)	4G2.5	12.6	230
3/0(485/24)	1×95	17.5	980	12(56/28)	4G4	14.4	315
4/0(614/24)	1×120	19.5	1235	10(84/28)	4G6	15.7	450
300 MCM (765/24)	1×150	21.5	1530	8(80/26)	4G10	18.0	660
350 MCM (944/24)	1×185	23.4	1835	6(128/26)	4G16	20.4	925
500MCM (1225/24)	1×240	26.6	2495	6(128/26)	4×16	20.4	925
-	1×300	30.2	2895	4(200/26)	4×25	23,4	1310
-	1×400	34.8	3935	2(280/26)	4×50	30.0	2375
16(30/30)	2×1.5	9.8	140	8(80/26)	5G1.5	12.1	205
14(50/30)	2×2.5	11.1	185	14(50/30)	5G2.5	13.7	285
12(56/28)	2×4	12.5	245	12(56/28)	5G4	15.7	390
10(84/28)	2×6	13.6	305	10(84/28)	5G6	17.2	555
8(80/26)	2×10	15.5	430	8(80/26)	5G10	19.8	815
6(128/26)	2×16	17.5	585	6(128/26)	5G16	22.5	1140
4(200/26)	2×25	20.0	810	4(200/26)	5G25	25.9	1620
16(30/30)	3G1.5	10.3	140	2 (280/26)	5×35	27.4	1960
14(50/30)	3G2.5	11.7	190	1(400/26)	5×50	33.5	2885
