西班牙标准工业缆
RZ1MZ1-K(AS))/RZ1MAZ1-K(AS)

应用及描述

这些无卤铠装电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适用于公共场所内，安装于可能遭到机械损害地方。

标准及认证

UNE 21123-4, IEC 60502, EN 60332-1, EN 50265, EN 50266, EN 50267-1, EN 50267-2, EN 61034,NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034

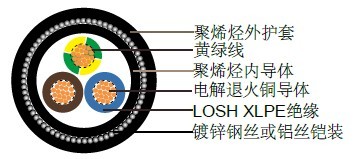

电缆结构

- 柔软电解退火铜导体
- Cl-5，遵循IEC 60228.
- 交联聚乙烯绝缘, 低烟无卤,DIX 3 遵循HD 603
- 色彩编码遵循HD 308
- 聚烯烃内护套，遵循UNE 21123-4
- 镀锌钢(多芯电缆)或铝丝(单芯电缆)铠装
- LSOH聚烯烃外护套，遵循UNE 21123-4

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
RZ1MZ1-K(AS)				16(30/30)	5G1.5	15.9	446
16(30/30)	2×1.5	13.1	320	14(50/30)	5G2.5	16.4	512
14(50/30)	2×2.5	14.0	367	12(56/28)	5G4	18.0	638
12(56/28)	2×4	15.1	435	10(84/28)	5G6	19.5	775
10(84/28)	2×6	16.1	509	8(80/26)	5G10	23.6	1361
8(80/26)	2×10	18.0	664	6(128/26)	5G16	26.4	1773
6(128/26)	2×16	20.8	908	4(200/26)	5G25	30.9	2437
4(200/26)	2×25	24.3	1269	RZ1MAZ1-K(AS)
2 (280/26)	2×35	27.7	1669	8(80/26)	1×10	14.5	341
16(30/30)	3G1.5	13.8	355	6(128/26)	1×16	15.0	380
14(50/30)	3G2.5	14.7	410	4(200/26)	1×25	16.6	495
12(56/28)	3G4	15.8	489	2(280/26)	1×35	17.7	610
8(80/26)	1×10	14.6	341	1(400/26)	1×50	19.3	775
6(128/26)	1×16	15.3	405	2/0 (356/24)	1×70	21.5	1010
10(84/28)	3G6	16.9	580	3/0 (485/24)	1×95	23.1	1245
8(80/26)	3G10	19.1	777	4/0 (614/24)	1×120	25.1	1525
6(128/26)	3×16	22.6	1289	300 MCM (765/24)	1×150	27.0	1825
4(200/26)	3×25	26.2	1739	350 MCM (944/24)	1×185	28.9	2150
2 (280/26)	3×35	29.0	2174	500MCM (1225/24)	1×240	32.3	2780
1(400/26)	3×50	32.8	2809	-	1×300	36.6	3490
16(30/30)	4G1.5	14.6	395	-	1×400	41.5	4645
14(50/30)	4G2.5	15.4	458
12(56/28)	4G4	16.8	558
10(84/28)	4G6	18.2	675
8(80/26)	4G10	20.4	908
6(128/26)	4×16	24.5	1527
4(200/26)	4×25	28.7	2083
2(280/26)	4×35	30.9	2582
