西班牙标准工业缆
RZ1FZ1-K (AS)/RZ1FAZ1-K(AS)

应用及描述

这些无卤铠装电缆是安全电缆,遭遇火灾的情况下,不释放有毒,有腐蚀性的气体,因此可以避免人身伤害及电气设备的损坏。因此他们非常适用于公共场所内,安装于可能遭到机械损害地方。

标准及认证

UNE 21123-4, IEC 60502, EN 60332-1, EN 50266, EN 50267-1, EN 50267-2, EN 61034, NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034

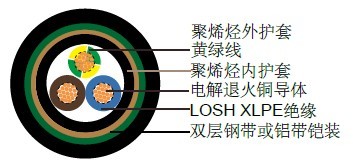

电缆结构

- 柔软电解退火铜导体
- Cl-5,遵循IEC 60228.
- 交联聚乙烯绝缘, 低烟无卤,DIX 3 遵循HD 603
- 色彩编码遵循HD 308
- 聚烯烃内护套,遵循UNE 21123-4
- 双层钢带或铝带铠装
- 聚烯烃外护套,遵循UNE 21123-4

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

RZ1FZ1-K (AS)/RZ1FAZ1-K(AS)西班牙标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称外径
mm
标称电缆重量
kg/km
线规 芯数 x 导体
截面积
# x mm²
标称外径
mm
标称电缆重量
kg/km
RZ1FZ1-K(AS) 4(200/26) 4×25 25.8 1466
16(30/30) 2×1.5 12.3 232 2 (280/26) 4×35 28.5 1929
14(50/30) 2×2.5 13.2 273 1(400/26) 4G50 33.7 2636
12(56/28) 2×4 14.3 331 2/0(356/24) 4G70 39.7 3928
10(84/28) 2×6 15.1 385 3/0(485/24) 4G95 44.0 4939
8(80/26) 2×10 16.9 510 4/0(614/24) 4G120 48.6 6185
6(128/26) 2×16 19.3 697 300 MCM
(765/24)
4×150 54.3 7657
4(200/26) 2×25 23.0 1004 350 MCM
(944/24)
4×185 60.1 9186
2 (280/26) 2×35 25.1 1272 500MCM
(1225/24)
4×240 68.4 11748
16(30/30) 3G1.5 13.0 260 16(30/30) 5G1.5 14.7 330
14(50/30) 3G2.5 13.9 309 14(50/30) 5G2.5 15.6 398
12(56/28) 3G4 15.0 378 12(56/28) 5G4 17.2 506
10(84/28) 3G6 16.1 406 10(84/28) 5G6 18.7 635
8(80/26) 3G10 18.3 636 8(80/26) 5G10 21.2 894
6(128/26) 3×16 20.2 846 6(128/26) 5G16 24.0 1232
4(200/26) 3×25 23.8 1208 4(200/26) 5G25 28.5 1785
2 (280/26) 3×35 26.6 1578 2 (280/26) 5G35 31.5 2348
1(400/26) 3×50 30.3 2105 RZ1FAZ1-K(AS)
2/0
(356/24)
3×70 34.9 2858 8(80/26) 1×10 14.7 318
3/0
(485/24)
3×95 40.1 3992 6(128/26) 1×16 14.8 357
4/0
(614/24)
3×120 43.8 4921 4(200/26) 1×25 16.2 459
300 MCM
(765/24)
3×150 48.8 6033 2(280/26) 1×35 17.3 572
350 MCM
(944/24)
3×185 53.6 7454 1(400/26) 1×50 19.0 730
500MCM
(1225/24)
3×240 60.5 9620 2/0
(356/24)
1×70 20.9 951
16(30/30) 4G1.5 13.8 293 3/0
(485/24)
1×95 22.6 1177
14(50/30) 4G2.5 14.6 350 4/0
(614/24)
1×120 24.2 1439
12(56/28) 4G4 16.0 437 300 MCM
(765/24)
1×150 26.3 1737
10(84/28) 4G6 17.4 544 350 MCM
(944/24)
1×185 28.7 2069
8(80/26) 4G10 19.7 759 500MCM
(1225/24)
1×240 31.7 2640
6(128/26) 4×16 22.1 1031 - 1×300 34.4 3220
