西班牙标准工业缆
RZ1-K(AS) 0.6/1kV

应用及描述

这些电缆尤其适用于极端的环境条件中，如在巨大火灾时确保电力的供应-应急电路，如信号灯，消雾器，红外报警，水泵等在火灾的情况下，不释放有毒，有腐蚀性的气体，因此适合用于医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。

标准及认证

UNE 21123, EN 60332, EN 60332-1, EN 50266, EN 50267-1, EN 50267-2, EN 61034, NF C 32-070,IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034, IEC 60331

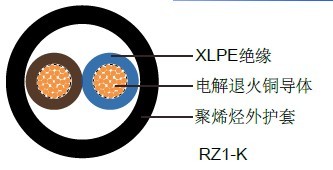

电缆结构

- 柔软电解退火铜导体
- Cl-5，遵循IEC 60228.
- XLPE绝缘，DIX 3，遵循HD603.
- 色彩编码遵循HD 308
- LSOH聚烯烃外护套， 遵循UNE 21123

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
16(30/30)	1×1.5	5.7	45	8(80/26)	3×10/6	16.1	493
14(50/30)	1×2.5	6.1	57	6(128/26)	3×16/10	18.0	724
12(56/28)	1×4	6.7	73	4(200/26)	3×25/16	21.8	1091
10(84/28)	1×6	7.2	94	2 (280/26)	3×35/16	24.1	1405
8(80/26)	1×10	8.1	136	1(400/26)	3×50/25	28.1	1968
6(128/26)	1×16	9.0	192	2/0(356/24)	3×70/35	32.6	2722
4(200/26)	1×25	11.0	286	3/0(485/24)	3×95/50	37.0	3598
2 (280/26)	1×35	12.1	380	4/0(614/24)	3×120/70	41.5	4609
1(400/26)	1×50	13.8	520	300 MCM (765/24)	3×150/70	44.9	5579
2/0 (356/24)	1×70	15.9	716	350 MCM (944/24)	3×185/95	51.5	6926
3/0 (485/24)	1×95	17.6	924	500MCM (1225/24)	3×240/120	58.8	9030
4/0(614/24)	1×120	19.4	1167	16(30/30)	4G 1.5	9.7	136
300 MCM (765/24)	1×150	21.5	1456	14(50/30)	4G 2.5	10.6	182
350 MCM (944/24)	1×185	24.1	1762	12(56/28)	4G 4	12.0	252
500MCM (1225/24)	1×240	26.9	2283	10(84/28)	4G 6	13.3	336
-	1×300	29.6	2832	8(80/26)	4G 10	15.4	513
-	1×400	33.8	3735	6(128/26)	4×16	18.7	783
-	1×500	38.0	4845	4(200/26)	4×25	23.1	1196
-	1×630	43.1	6311	2 (280/26)	4×35	25.5	1616
16(30/30)	2×1.5	8.3	97	1(400/26)	4×50	30.3	2242
14(50/30)	2×2.5	9.2	127	2/0(356/24)	4×70	35.3	3119
12(56/28)	2×4	10.1	167	3/0(485/24)	4×95	39.4	4037
10(84/28)	2×6	11.2	219	4/0(614/24)	4×120	43.6	5104
8(80/26)	2×10	13.0	323	300 MCM (765/24)	4×150	49.8	6569
6(128/26)	2×16	15.8	490	350 MCM (944/24)	4×185	56.5	8063
16(30/30)	3G1.5	8.8	114	500MCM (1225/24)	4×240	63.1	10421
14(50/30)	3G2.5	9.8	151	16(30/30)	5G 1.5	10.3	159
12(56/28)	3G4	11	206	14(50/30)	5G 2.5	11.6	217
10(84/28)	3G6	12	271	12(56/28)	5G 4	13.0	302
8(80/26)	3G10	14.1	412	10(84/28)	5G 6	14.6	406
6(128/26)	3×16	16.9	624	8(80/26)	5G 10	16.8	625
4(200/26)	3×25	20.6	947	6(128/26)	5G 16	20.4	956
2 (280/26)	3×35	23.4	1276	4(200/26)	5G 25	25.1	1459
1(400/26)	3×50	26.8	1752	2 (280/26)	5G 35	28.1	1968
2/0(356/24)	3×70	31.5	2436	1(400/26)	5G 50	33.7	2779
