西班牙标准工业缆
RVMV & VVMV / RVMV-K & VVMV-K

应用及描述

RVMV & VVMV / RVMV-K & VVMV-K适合固定安装于易于爆炸的场所，主要用于加油站，石化厂，易燃品仓库等，也可用于生产厂房，农业设施，接到照明以及可能遭到机械损害地方。

标准及认证

UNE 21123-2, IEC 60502, NF C 32-070, IEC 60332-3, EN 60332-1, EN 50266

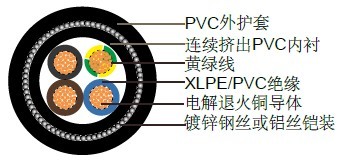

电缆结构

- 电解退火铜导体
- Cl-1 (截面积至4 mm2 )或CL-2 (截面积6 mm2及以上)，遵循IEC 60228
- Cl-5(RVMV-K/VVMV-K)，遵循IEC 60228
- XLPE绝缘(RVMV/RVMV-K)或PVC绝缘(VVMV/ VVMV-K)，遵循IEC 60502
- 1-5芯: 按色彩编码(RVMV/RVMV-K)
- 6芯及以上: 黑色数字标注+黄绿色(VVMV/VVMV-K)
- 连续挤出PVC内衬，ST1/ST2，遵循IEC 60502
- 镀锌钢丝或铝丝铠装
- 柔软PVC内衬，ST1/ST2，遵循IEC 60502

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km



电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
10	1×6	12	217	16	3×1.5	13.6	347
8	1×10	13	267	14	3×2.5	14.2	394
6	1×16	14	340	12	3×4	15.2	471
4	1×25	15.6	470	10	3×6	17.1	605
2	1×35	16.7	582	8	3×10	19.1	802
1	1×50	18.1	719	6	3×16	21.1	1042
2/0	1×70	19.9	951	6	3×16/10	23.9	1501
3/0	1×95	23.3	1349	4	3×25/16	27.8	2,043
4/0	1×120	25.6	1,625	2	3×35/16	30.5	2507
300MCM	1×150	27.5	1,935	1	3×50/25	33.8	3165
350MCM	1×185	29.7	2361	2/0	3×70/35	39.8	4405
500MCM	1×240	32.7	2970	16	4×1.5	14.2	382
-	1×300	35.4	3602	14	4×2.5	15.1	446
16	2×1.5	13.2	319	12	4×4	16.2	543
14	2×2.5	13.6	354	10	4×6	18.1	697
12	2×4	14.8	422	8	4×10	20.6	952
10	2×6	16.4	528	6	4×16	24.6	1575
8	2×10	18.4	693	4	4×25	28.9	2200
6	2×16	22.2	1006
