西班牙标准工业缆
RVFV & VVFV / RVFV-K & VVFV-K

应用及描述

RVFV & VVFV / RVFV-K & VVFV-K尤其适用于可能遭到机械损害地方的固定安装，适用于仓库，生产厂房，农业设施等可能遭到啮齿类动物侵害的地方，也可安装于街边照明系统。在有些情况下，也可用于易于发生爆炸的地方，如加油站，堆放易燃品的仓库等。

标准及认证

UNE 21123-2, IEC 60502, EN 60332-1, NF C 32-070

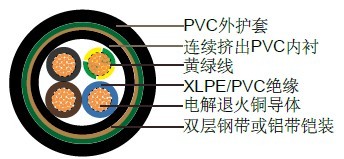

电缆结构

- 电解退火铜导体
- Cl-1 (截面积至4 mm2 )或CL-2 (截面积6 mm2及以上)，遵循IEC 60228
- Cl-5(RVFV-K/VVFV-K)，遵循IEC 60228
- XLPE绝缘(RVFV/RVFV-K)或PVC绝缘(VVFV/ VVFV-K)，遵循IEC 60502
- 1-5芯: 按色彩编码(RVFV/RVFV-K)
- 6芯及以上: 黑色数字标注+黄绿色(VVFV/VVFV-K)
- 连续挤出PVC内衬，ST1/ST2，遵循IEC 60502
- 双层钢带或铝带铠装
- 柔软PVC内衬，ST1/ST2，遵循IEC 60502

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
6	1×16	14.4	345	3/0	3×95/50	41.3	4613
4	1×25	16	477	4/0	3×120/70	46.9	6,023
2	1×35	17.3	582	300MCM	3×150/70	54.7	7455
1	1×50	18.5	722	350MCM	3×185/95	55.1	8890
2/0	1×70	20.7	962	500MCM	3×240/120	62.5	11055
3/0	1×95	22.1	1173	16	4×1.5	13.2	275
4/0	1×120	24.6	1522	14	4×2.5	14.4	339
300MCM	1×150	26.5	1821	12	4×4	15.1	419
350MCM	1×185	28.5	2230	10	4×6	17.3	545
500MCM	1×240	31.7	2,35	8	4×10	19.8	770
16	2×1.5	12.3	227	6	4×16	22.3	1062
14	2×2.5	12.8	259	4	4×25	26.5	1602
12	2×4	13.6	311	16	5×1.5	14.4	320
10	2×6	15.8	411	14	5×2.5	15.3	390
8	2×10	17.8	552	12	5×4	17.2	509
6	2×16	19.6	726	10	5×6	18.8	640
16	3×1.5	12.8	252	8	5×10	21.3	909
14	3×2.5	13.3	293	6	5×16	25.2	1304
12	3×4	14.5	367	16	6×1.5	15.8	394
10	3×6	16.3	468	16	7×1.5	15.8	412
8	3×10	18.3	641	16	10×1.5	17.8	521
6	3×16	20.4	870	16	12×1.5	19.2	603
6	3×16/10	21.5	996	16	16×1.5	20.8	714
4	3×25/16	25.1	1468	16	19×1.5	21.8	792
2	3×35/16	27.9	1854	16	24×1.5	23.3	914
1	3×50/25	29.6	2101	16	27×1.5	25.4	1015
2/0	3×70/35	37.8	3683
