西班牙标准工业缆
RV-K

应用及描述

这些电缆适用于各类低电压工业型连接,城市电网,建筑安装等。其高柔软性使安装过程非常容易,因此特别适用于复杂的布线使用。它们可以埋葬或安装在管以及室外,也可用于街道照明,电源供应的建筑物,船舶设备和发电机安装使用。这些电缆能够经受住潮湿的条件,甚至是浸泡在水中。

标准及认证

UNE 21123-2, IEC 60502; IEEE 383; UNE-EN 50265-2-1, UNE-EN 60502-1, NF C 32-070

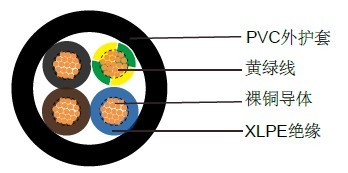

电缆结构

- 多股柔软铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- XLPE绝缘,遵循IEC60502
- 色彩编码遵循VDE-0293-308
- 黑色柔软PVC护套

技术特性

- 额定电压: 600/1000V
- 温度范围: -15°C - +90°C
- 最小弯曲半径: 5 x overall diameter
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

RV-K西班牙标准工业电缆RV-K西班牙标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称电缆重量
kg/km
单芯
14(50/30) 1 x 2.5 0.7 1.4 6.2 54
12(56/28) 1 x 4.0 0.7 1.4 6.7 70
10(84/28) 1 x 6.0 0.7 1.4 7.3 90
8(80/26) 1 x 10.0 0.7 1.4 8.2 133
6(128/26) 1 x 16.0 0.7 1.4 9.2 189
4(200/26) 1 x 25.0 0.9 1.4 11 284
2(280/26) 1 x 35.0 0.9 1.4 12.1 381
1(400/26) 1 x 50.0 1 1.4 13.8 517
2/0(356/24) 1 x 70.0 1.1 1.4 15.7 712
3/0(485/24) 1 x 95.0 1.1 1.5 17.6 923
4/0(614/24) 1 x 120.0 1.2 1.5 19.2 1165
300MCM 1 x 150.0 1.4 1.6 21.5 1446
350MCM 1 x 185.0 1.6 1.7 23.9 1748
500MCM 1 x 240.0 1.7 1.8 26.9 2280
- 1 x 300.0 1.8 1.8 29.6 2829
- 1 x 400.0 2 2.0 33.8 3731
- 1 x 500.0 2.2 2.2 37.4 4776
- 1 x 630.0 2.4 2.4 42.7 6276
两芯
16(30/30) 2 x 1.5 0.7 1.8 8.2 90
14(50/30) 2 x 2.5 0.7 1.8 9.2 120
12(56/28) 2 x 4.0 0.7 1.8 10.3 161
10(84/28) 2 x 6.0 0.7 1.8 11.3 211
8(80/26) 2 x 10.0 0.7 1.8 13.2 316
6(128/26) 2 x 16.0 0.7 1.8 14.9 450
三芯(包括接电缆 )
16(30/30) 3 x 1.5 0.7 1.8 8.9 108
14(50/30) 3 x 2.5 0.7 1.8 9.8 144
12(56/28) 3 x 4.0 0.7 1.8 11 198
10(84/28) 3 x 6.0 0.7 1.8 12.1 263
8(80/26) 3 x 10.0 0.7 1.8 14.3 405
三芯
6(128/26) 3 x 16.0 0.7 1.8 16.4 593
4(200/26) 3 x 25.0 0.9 1.8 21.3 975
2(280/26) 3 x 35.0 0.9 1.8 24.1 1319
1(400/26) 3 x 50.0 1 1.8 27.8 1812
2/0(356/24) 3 x 70.0 1.1 1.9 30.8 2463
四芯(包括接电缆 )
16(30/30) 4 x 1.5 0.7 1.8 9.7 129
14(50/30) 4 x 2.5 0.7 1.8 10.7 175
12(56/28) 4 x 4.0 0.7 1.8 12 243
10(84/28) 4 x 6.0 0.7 1.8 13.4 328
8(80/26) 4 x 10.0 0.7 1.8 15.7 505
四芯
6(128/26) 4 x 16.0 0.7 1.8 18.2 749
4(200/26) 4 x 25.0 0.9 1.8 24.1 1245
2(280/26) 4 x 35.0 0.9 1.8 26.3 1671
1(400/26) 4 x 50.0 1 1.8 31.3 2313
2/0(356/24) 4 x 70.0 1.1 2.0 36.1 3204
3/0(485/24) 4 x 95.0 1.1 2.2 40.2 4126
4/0(614/24) 4 x 120.0 1.2 2.4 44.6 5245
300MCM 4 x 150.0 1.4 2.6 49.8 6573
350MCM 4 x 185.0 1.6 2.8 56.1 8050
500MCM 4 x 240.0 1.7 3.0 64.5 10695
五芯(包括接电缆 )
16(30/30) 5 x 1.5 0.7 1.8 10.4 153
14(50/30) 5 x 2.5 0.7 1.8 11.6 213
12(56/28) 5 x 4.0 0.7 1.8 13.2 298
10(84/28) 5 x 6.0 0.7 1.8 14.7 403
8(80/26) 5 x 10.0 0.7 1.8 17.2 624
6(128/26) 5 x 16.0 0.7 1.8 20.2 931
4(200/26) 5 x 25.0 0.9 1.8 25.6 1555
2(280/26) 5 x 35.0 0.9 1.8 29.3 2076
1(400/26) 5 x 50.0 1 2.0 34.5 2878
