西班牙标准工业缆
H05VV-F/SJT

应用及描述

这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施中。他们是不适合户外使用，工业（服装制造除外）或农业应用。

标准及认证

<HAR> HD21.5 S3, VDE-0281 P-5 & P-2, UL 62 (SJT), VW-1, CSA 22.2 No 49, FT-1, CE低压73/23/EEC & 93/68/EEC指令., IEC 60227-5, ROHS认证

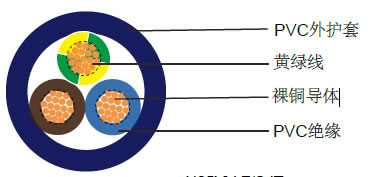

电缆结构

- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类，遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套TM2

技术特性

- 工作电压 VDE: 300/500 V
- 工作电压 UL/CSA: 300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 阻燃: IEC 60332.1, VW-1
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度mm	标称护套厚度mm	标称外径 mm	标称铜的 重量kg/Km	标称电缆 重量kg/Km
17(32/32)	2 x 1	0.6	0.8	7.2	19.2	56
17(32/32)	3 x 1	0.6	0.8	7.6	28.8	73
17(32/32)	4 x 1	0.6	0.9	8.6	38.4	86
17(32/32)	5 x 1	0.6	0.9	9.4	48	105
16(30/30)	2 x 1.5	0.7	0.8	7.6	28	82
16(30/30)	3 x 1.5	0.7	0.9	8.3	44	96
16(30/30)	4 x 1.5	0.7	1	9.3	58	117
16(30/30)	5 x 1.5	0.7	1.1	10.4	72	144
14(30/50)	2 x 2.5	0.8	1	9.2	48	118
14(30/50)	3 x 2.5	0.8	1.1	10	72	152
14(30/50)	4 x 2.5	0.8	1.1	10.9	96	192
14(30/50)	5 x 2.5	0.8	1.2	12.2	120	243
12(56/28)	2 x 4	0.8	1.1	10.6	76	195
12(56/28)	3 x 4	0.8	1.2	11.5	115	235
12(56/28)	4 x 4	0.8	1.2	12.4	154	300
12(56/28)	5 x 4	0.8	1.4	14.1	192	361
