西班牙标准工业缆
H05BB-F /H07BB-F

应用及描述

这些EPR(乙丙橡胶)绝缘, EPR(乙丙橡胶)护套的电力电缆可用于在干燥,潮湿的环境,浸入油或油脂中,耐各种气候条件以及薄弱的机械压力的环境,例如,在工业手工设备,加热板,手提灯,像钻孔机,家用电器,建筑和农业设备等的电力供应,在一些寒冷的国家还可以用于汽车加热,也适用于大蓬车和野营装备。

标准及认证

<HAR>HD 22.12, CEI 20-19/12, NF C 32-102-4

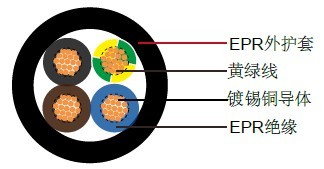

电缆结构

- 多股裸铜/镀锡铜导体
- 遵循DIN VDE 0295 cl 5. IEC 60228 cl 5
- EPR E17橡胶绝缘
- 色彩编码遵循VDE 0293-308(三芯及以上带有黄绿接地线)
- EPR EM6橡胶护套
- 外护套为黑色

技术特性

- 工作电压:
H05BB-F: 300/500V
H07BB-F: 450/750V
- 测试电压:
H05BB-F: 2000V
H07BB-F: 2500V
- 动态弯曲半径: 4 × Ø
- 静态弯曲半径: 3 × Ø
- Operating 温度:
H05BB-F: - 40℃- + 60℃
H07BB-F: - 25℃- + 90℃
短路时可达到的温度: 250℃
阻燃: VDE 0482-332-1-2/IEC 60332-1

H05BB-F欧标工业电缆H05BB-F欧标工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称电缆重量
kg/km
H05BB-F
18(24/32) 2x0.75 0.6 0.8 6.3 53
17(32/32) 2x1 0.6 0.9 6.8 64
16(30/30) 2x1.5 0.8 1.0 8.3 95
14(30/50) 2x2.5 0.9 1.1 9.8 140
18(24/32) 3x0.75 0.6 0.9 6.8 65
17(32/32) 3x1 0.6 0.9 7.2 77
16(30/30) 3x1.5 0.8 1 8.8 115
14(30/50) 3x2.5 0.9 1.1 10.4 170
12(56/28) 3 x 4 1 1.2 12.2 240
10(84/28) 3 x 6 1 1.4 13.6 320
18(24/32) 4x0.75 0.6 0.9 7.4 80
17(32/32) 4x1 0.6 0.9 7.8 95
16(30/30) 4x1.5 0.8 1.1 9.8 145
14(30/50) 4x2.5 0.9 1.2 11.5 210
12(56/28) 4 x 4 1 1.3 13.5 300
10(84/28) 4 x 6 1 1.5 15.4 405
18(24/32) 5x0.75 0.6 1 8.3 100
17(32/32) 5x1 0.6 1 8.7 115
16(30/30) 5x1.5 0.8 1.1 10.7 170
14(30/50) 5x2.5 0.9 1.3 12.8 255
H07BB-F
17(32/32) 2×1 0.8 1.3 8.20 89
16(30/30) 2×1.5 0.8 1.5 9.10 113
14(30/50) 2×2.5 0.9 1.7 10.85 165
17(32/32) 3×1 0.8 1.4 8.90 108
16(30/30) 3×1.5 0.8 1.6 9.80 138
14(30/50) 3×2.5 0.9 1.8 11.65 202
17(32/32) 4×1 0.8 1.5 9.80 134
16(30/30) 4×1.5 0.8 1.7 10.85 171
14(30/50) 4×2.5 0.9 1.9 12.80 248
17(32/32) 5×1 0.8 1.6 10.80 172
16(30/30) 5×1.5 0.8 1.8 11.90 218
