西班牙标准工业缆
ES05Z1-K(AS)/ES07Z1-K(AS)

应用及描述

这些柔软低烟无卤的电缆主要用于公公共基础设施的永久安装，以及在着火的情况下必须低烟低毒性气体释放的地方，如医院，学校，购物大厦，机场和所有需要防火区域的安装。也适合安装于单独的支路中，有时可以用于室内。

标准及认证

UNE211002, NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2 ,IEC 61034, EN 50266, EN 50267

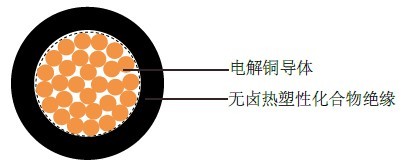

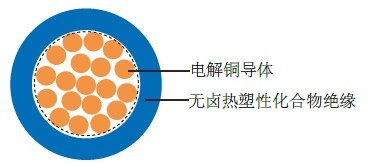

电缆结构

- 柔软电解铜导体
- 遵循UNE-EN 60228 cl-5，IEC 60228 cl-5
- 无卤热塑性化合物绝缘T17, 遵循UNE 211002 and HD 21.15S1:2006.

技术特性

- 工作电压: 300/500V(ES05Z1-K)
450/750V(ES07Z1-K)
- 测试电压: 2000V(ES05Z1-K)
2500V(ES07Z1-K)
- 最小弯曲半径: 5×Ø
- 应用时的工作温度: -15℃ - +70℃
- 短路时可达到的温度: +70℃
- 绝缘电阻: 350 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称绝缘厚度 mm	标称外径 mm	标称铜的重量 kg/km	标称电缆重量 kg/km
ES05Z1-K(AS)
20(16/32)	1×0.50	0.6	2.2	4.8	8.9
18(24/32)	1×0.75	0.6	2.42	7.2	11.5
17(32/32)	1×1	0.6	2.56	9.6	14.0
ES07Z1-K(AS)
16(30/30)	1 x 1.5	0,7	3.0	14.4	19.7
14(50/30)	1 x 2.5	0,8	3.7	24	31.1
12(56/28)	1 x 4	0,8	4.22	38	45.7
10(84/28)	1 x 6	0,8	4.88	58	63.8
8(80/26)	1 x 10	1,0	6.25	96	109
6(128/26)	1 x 16	1,0	7.7	154	172
4(200/26)	1 x 25	1,2	9.3	240	265
2(280/26)	1 x 35	1,2	10.9	336	360
1(400/26)	1 x 50	1,4	12.5	480	515
2/0(356/24)	1 x 70	1,4	14.6	672	692
3/0(485/24)	1 x 95	1,6	17.0	912	952
